Особенности конструирования женского платья по методике МТИЛП

20 Июль 2012

В этой статье я хочу продолжить характеристику методики МТИЛП применительно к конструированию женских платьев.

Сразу отвечу на вопрос, который я получила обратным письмом от одной из читательниц. Он звучал: "Как расшифровывается МТИЛП?"

МТИЛП - это аббревиатура названия  Московского технологического института легкой промышленности.  Сейчас это высшее учебное заведение носит название МГУДТ - Московский государственный университет дизайна и технологии. Однако, во многих источниках методика конструирования одежды, разработанная специалистами  указанного  учебного заведении,  сохранила свое название  как методика МТИЛП

Вернемся к самой методике... Напомню, что в предыдущей статье мы рассмотрели перечень исходных данных, необходимых для осуществления расчетов  чертежа конструкции. Теперь же  мы пройдемся по основным особенностям расчетов и построения чертежа в методике МТИЛП на примере женского платья (см. рисунки 1-3)

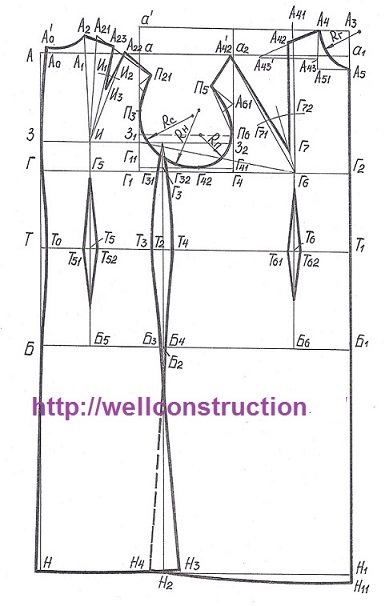

Рисунок1 - Схема чертежа конструкции платья по методике МТИЛП для женщин групп малых размеров (84-104)

Для построения уровня основных горизонталей базисной сетки, а также определения ширины спинки используются традиционные расчеты

АУ = 0,4 Дтс

А3 = Впр.з

АТ = Дт.с .+ Пд.т.с

ТБ = 0,5 Дт.с

АН = Дш.кд.н

Шсп = Аа = Шсш.сп

Отрезок, определяющий уровень горизонтали, соответствующей положению вершины горловины переда, рассчитывается при задании балансных характеристик изделия.

aа′ = d = Дтп1 – Дт.с + ∆hк.о



Положение линии груди (уровня сосковых точек по отношению к вершине горловины переда) задается, исходя из размерного признака Вг согласно расчетам

а′Г1 = Вг  – Дш.ош + 0,5

Ширину изделия по линии груди в методике предлагается определять, исходя из размерного признака Сг2 с учетом соответствующего припуска на свободное облегание Пг по ломаной ЗЗ1Г6Г2 аналогично определению этого размера при изменениях фигур. Вследствие этого ширина рамки чертежа оказывается несколько больше ширины изделия в готовом виде, рассчитываемой исходя из полуобхвата груди третьего и припуска (Сг3 + Пг). Разность между шириной рамки чертежа и шириной изделия в готовом виде определяет раствор вытачек по линии груди ∑Вг, который распределяется между прогибом боковых срезов Г31Г32 и задней вытачкой на спинке Г51Г52.

  ЗЗ1Г2 = Сг2 + Пг

∑Вт = ГГ2 – (Сг3 + Пг)

Г31Г32 = 0,7 ∑Вг

Г51Г52 = 0,3 ∑Вг

При определении ширины переда (Г2Г4) использовано введенное измерение ширины груди большой (Шг.б)

Шпер = Г2Г4 = Шг.б + Пп

В основу определения оптимальной ширины проймы положены данные разверток поверхности манекена и установленные зависимости от размерного признака, «переднезадний диаметр руки»

  • контрольная величина     Шпр.контр = 0,91 dпзр + Пш
  • фактическая величина     Шпр.факт = Г1Г4 – Г31Г32

Окончательный контроль ширины изделия в готовом виде на уровне линии груди осуществляется непосредственным изменением соответствующих участков чертежа конструкции по линии ГГ2:

ГГ51 + Г52Г31 + Г32Г2 = Сг3 + Пг

Построение линии глубины проймы обеспечивается заданием ее уровня от точек 31 и 32 на основании припуска на свободу проймы по глубине (Пспр)

31Г11 = 32Г41 = Пспр

Таким образом, в области грудного конструктивного пояса чертежа платья выделяется три базисные горизонтали:

  • 33132 – линия заднего угла подмышечных впадин;
  • Г11Г41 – линия глубины проймы
  • ГГ2 – основная линия груди, соответствующая уровню сосковых точек на плоскости чертежа.

Также следует отметить исключение из базисной сетки вертикальной линии, ограничивающей пройму спереди.

В методике МТИЛП приведены два варианта построения средней линии спинки  - с разрезной и не разрезной спинкой (см. рисунки 2и 3)

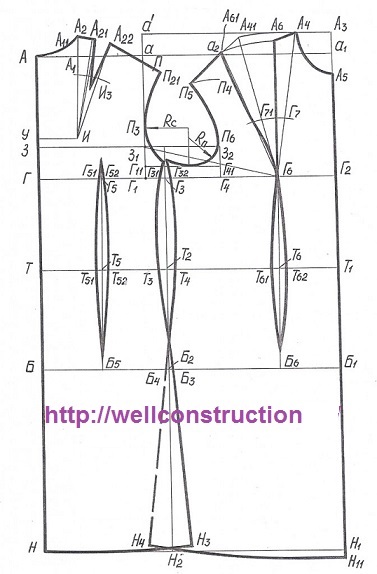

Рисунок 2 - Схема чертежа платья с неразрезной спинкой по методике МТИЛП для женщин больших размеров

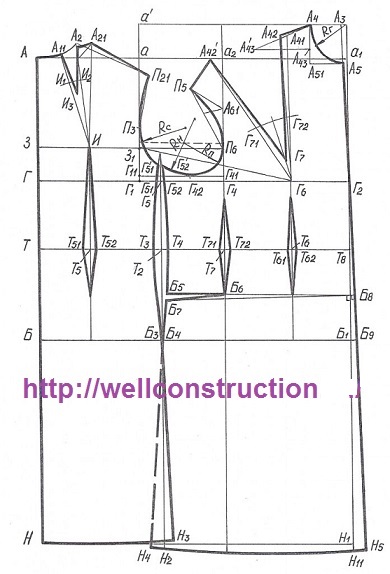

Рисунок 3 - Схема чертежа платья с разрезной спинкой по методике МТИЛП для женщин больших размеров

В случае проектирования спинки со средним швом предусматривается дополнительное отведение от вертикали на уровне шейной точки и талии. Величина указанного отведения не зависит от размера и для фигур с нормальной осанкой равна на уровне шейной точки и талии – 1,0 см., на уровне линии бедер – 0.

Определение основных размеров горловины спинки и переда осуществляется как на основании размерных признаков, непосредственно характеризующих эти участки, так и с использованием данных, полученных опытным путем.

АА1 = 0,35 Сш + Пш.г.с

А1А2 = Дт.с1 – Дтс

А3А4 = АА1 –0,8

А3А5 = А3А4 + 1,0

Предложенный методикой вариант расчета высоты горловины спинки с использованием размерных признаков Дтс1 и Дтс повышает степень точности построения этого участка, а также позволяет учесть характер влияния осанки фигуры при разработке чертежа конструкции.

Оформление среза горловины спинки осуществляется с использованием проективного дискриминанта кривой, задаваемого исходя из группы размеров фигуры, среза горловины полочки – методом радиусографии аналогично ранее рассмотренным методикам. Использование такого графического приема, как проективный дискриминант кривой, усложняет построение для начинающих конструкторов, и в то же время обеспечивает более точное и однозначное оформление среза в автоматизированном режиме.

Особенностью конструктивного построения плечевого среза спинки является определение положения плечевой точки детали (точки П) засечками дуг:

А21П = Шп

ТП = Впк +0,3

Для оформления среза проймы определяется ряд опорных точек с использованием традиционного способа их нахождения:

А21П21 = Шп+0,5

Г11П3 = 0,6 Шпр = 0,6 (Г11Г41–Г31Г32)

Г4П4 = Г1П2–1

Г41П6 = 0,4 Шпр = 0,4 (Г11Г41–Г31Г32)

П6П5 = П6П4

А41А5 = Шп

Верхние участки проймы спинки и переда оформляются с заданием соответствующих величин проективных дискриминантов кривой. Нижние – методом радиусографии, аналогично ЕМКО СЭВ

При разработке чертежа спинки в качестве основного формообразующего элемента в области лопаток предложена вытачка, построение которой осуществляется не совсем обычным способом с использованием радиуса индикаторной окружности (Rи = 11 см)

АУ  = 0,4 Дтс

УИ = Цл = АА1

А2И – прямая

Раствор вытачки на выпуклость лопаток задается либо углом b1, либо расстоянием по хорде дуги окружности (радиусом 11 см.), проведенной из точки И вправо. Величина раствора выбирается исходя из размера фигуры, и корректируется (при необходимости) с учетом типа осанки. Предложенный способ задания раствора вытачки, базирующийся на использовании результатов анализа разверток поверхности манекена на плоскости, является достаточно точным и обоснованным, а также обеспечивает возможность разработки чертежей конструкции на фигуры с отклонениями в осанке с необходимой степенью точности воспроизведения формы фигуры в этой области.

Направление плечевой вытачки обеспечено на уровень вершины горловины спинки (ИА2 = ИА21), с последующим ее переводом в необходимое положение согласно модели. Длина вытачки  спинки  унифицирована  и  равна:

  • 8,5 для размеров 84–104,
  • 9,5 см. для размеров 108–120
  • 10 см. для  размеров 124 – 136.

Напомню, что размер фигуры представлен показателем обхвата груди третьего.

Построение нагрудной вытачки переда аналогично способу, предложенному в методике ЦНИИШП. Величина ее раствора при этом задается на уровне точки Г7 следующими расчетами:

Г7Г71 = Сг2 - Сг1

Для создания необходимой степени прилегания проектируемых моделей платьев прилегающего и полуприлегающего силуэтов в методике рассмотрены способы построения модельных конструкций с талиевыми вытачками (см. рисунки 1 – 3). Суммарный раствор вытачек по линии талии рассчитывается традиционным способом:

∑В = (Сг3 + П г) + (Г31Г32 + Г51Г52) – (Ст + Пт) = ТТ1 – (Ст + Пт)

Характер распределения ?В по участкам предлагается согласовывать с размерной подгруппой женских фигур. Так для фигур первой и второй размерной подгруппы в качестве типового варианта использовано распределение ∑В в талиевую вытачку спинки, прогибы боковых краев спинки и переда и одну талиевую вытачку переда (полочки):

Т5Т51 = Т5Т52 = 0,125 ∑В; т.е. Т51Т52 = 0,25 ∑В

Т6Т61 = Т6Т62 = 0,125 ∑В; т.е. Т61Т62 = 0,25 ∑В

Т2Т3 = Т2Т4 = 0,25 ∑В; т.е. Т3Т4 = 0,5 ∑В

Для проектирования объемной формы переда (полочки) с учетом выступания живота в подгруппе размеров 124 – 136 введена боковая вытачка по линии талии, а также боковая вытачка на выступание живота (см. рисунок 3). В связи с этим изменяется распределение ?В для фигур указанных размеров:

-          вытачка на спинке – 0,25 ∑В

-          вытачка в боковом шве – 0,4 ∑ В

-          передняя вытачка на переде – 0,15 ∑В

-          боковая вытачка на переде – 0,2 ∑В

Методикой разработаны рекомендации по ограничению длины талиевых вытачек при их построении. Нижние концы вытачек должны располагаться на 3 см. выше линии ББ1, верхние концы – на 1,5 см. ниже линии 331 (на спинке) и Г2Г4 (на переде).

Для нахождения основных точек боковых срезов спинки и переда используются следующие расчеты:

Г1Г3 = 0,25 Г1Г4

Б2Б3 = Б2Б4 = 0,5((Сб + Пб) – ГГ2)

Н2Н3 = Н2Н4 = 3 ÷4 см.

При построении линии середины переда в методике МТИЛП рекомендуется учитывать принадлежность женской фигуры к конкретной размерной подгруппе. Так, для фигур малых размеров линия полузаноса совпадает с вертикалью, проходящей через точку Г2 и ограничена снизу точкой Н11, расположенной на 1,0 см. ниже точки Н1. Для типовых фигур женщин подгруппы больших размеров (120 - 136), учитывая особенности телосложения, предусматривается нижнее отведение средней линии переда от вертикали на выступание живота, величина которого установлена расчетным путем и доказана экспериментально равна 1 см.

Б1Б9= 1,0 см. (вправо по горизонтали)

Таким образом линия полузаноса для указанных типов фигур представляет собой наклонную прямую (см. рисунок 3), проведенную через точки Б9 и Г2 вверх и вниз

Н1Н11 = 1,5 ÷ 2,0 (для сохранения горизонтальности  линии низа в подгруппах больших размеров)

В следующей статье мы рассмотрим особенности конструирования рукавов в методике МТИЛП.
