КОНСТРУИРУЕМ ОДЕЖДУ

Единая методика конструирования одежды СЭВ (далее ЕМКО СЭВ) была разработана как результат обобщенного опыта работы конструкторов различных стран Восточной Европы  в конце 80-ых - начале 90-ых годов прошлого столетия. Методика предназначена для проектирования плечевой и поясной одежды в условиях массового и индивидуального производства. Являясь достаточно универсальной и   обоснованной  с научной точки зрения, она получила широкое распространение на швейных предприятиях массового производства одежды.

Универсальность ЕМКО СЭВ обусловлена возможностью ее использования для разработки конструкций одежды различных видов, вариантов, покроев, силуэтных форм, из любых видов материалов. В методике созданы предпосылки для изменений расчетных формул, согласованных с модельными особенностями проектируемых изделий и свойствами предлагаемых для их изготовления материалов.

Методика ЕМКО СЭВ является научно обоснованной. В основу методики положены результаты последних антропометрических исследований населения стран Восточной Европы, скульптурные эталоны типовых фигур и развертки поверхностей манекенов, комплекс обоснованных прибавок и технологических припусков. Метод построения конструкции различных видов одежды, лежащей в основе методики, базируется на использовании оптимального количества размерных признаков, что обуславливает тесную связь между отдельными измерениями фигуры и соответствующими участками чертежа (см. таблицу 1)

Используемые в методике размерные признаки фигур для основных расчетов чертежа полностью соответствуют данным современных размерных стандартов.

Характеристики основных конструктивных прибавок для женских платьев классических силуэтных форм, рекомендуемые методикой представлены в таблице2

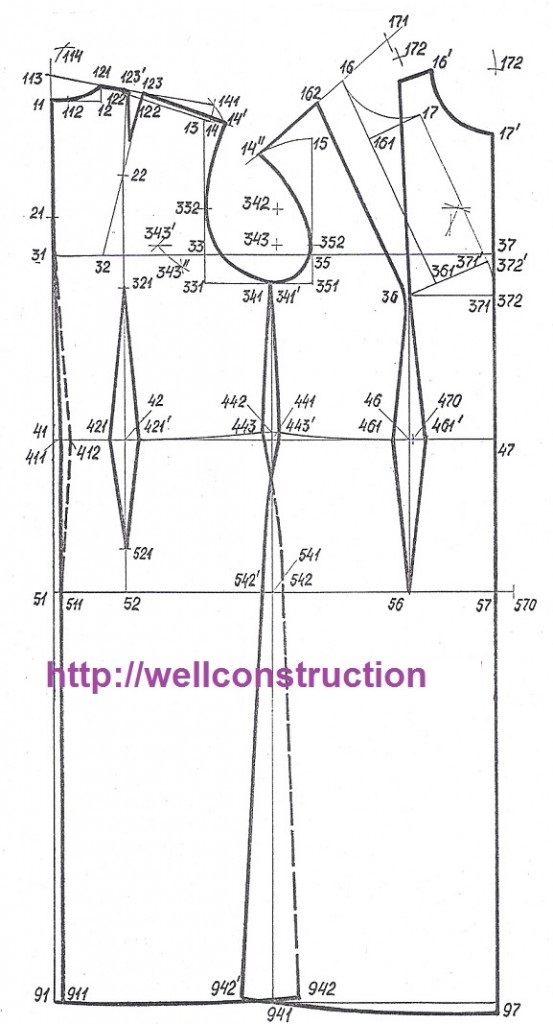

Следует отметить, что в ЕМКО СЭВ используется нетрадиционное обозначение конструктивных точек – чаще в виде двух цифр, где первая – номер горизонтали базисной сетки, вторая- номер вертикали (например, точка 31 соответствует пересечению грудной-подмышечной ( 3) и средней задней (1) линий). Если построения ведутся вокруг одной и той же конструктивной точки, то для их упорядочивания используется третья  цифра, характеризующая последовательность построения вокруг основной точки.

Таблица 1 – Размерные признаки типовых женских фигур для построения платья женского по ЕМКО СЭВ

Номер размерного признака согласно размерным стандартам	Наименование размерного признака	Обозначение размерного признака в методике
1	2	3
	Основные измерения для расчета и построения
1	Рост	Т1
7	Высота линии талии	Т7
9	Высота коленной точки	Т9
12	Высота подъягодичной складки	Т12
13	Обхват шеи	Т13
14	Обхват груди первый	Т14
15	Обхват груди второй	Т15
16	Обхват груди третий	Т16
18	Обхват талии	Т18
19	Обхват бедер с учетом выступания живота	Т19
25	Расстояние от линии талии до пола сбоку	Т25
26	Расстояние от линии талии до пола спереди	Т 26
29	Обхват запястья	Т 29
32	Расстояние от точки основания шеи до лучевой точки	Т 32
33	Расстояние от точки основания шеи до обхвата запястья	Т 33
34	Расстояние от шейной точки до линии обхвата груди первого спереди	Т 34
35	Высота груди	Т 35
36	Длина до талии спереди	Т 36
38	Дуга через наивысшую точку плечевого сустава	Т 38
39	Расстояние от шейной точки до линии обхвата груди первого с учетом выступания лопаток	Т 39
40	Длина спины до талии с учетом выступания лопаток	Т 40
44	Дуга верхней части туловища через точку основания шеи	Т 44
45	Ширина груди	Т 45
46	Расстояние между сосковыми точками	Т 46
47	Ширина спины	Т 47
57	Передне - задний диаметр руки	Т 57
	Измерения, используемые для контроля
28	Обхват плеча	Т 28
30	Обхват кисти	Т 30
31	Ширина плечевого ската	Т 31
41	Высота плеча косая	Т 41
42	Дуга верхней части туловища через плечевую точку	Т 42
43	Расстояние от линии талии сзади до точки основания шеи	Т 43

Таблица 2 – Величины основных конструктивных прибавок по силуэтам женских платьев

Силуэт женского платья	Абсолютные величины прибавок по линиям, см
	груди	талии	бедер	Обхвата плеча
1	2	3	4	5
Прилегающий	3,5	2,5	2,5	4,0
Полуприлегающий	5,0(4,0?6,0)	3,5(3,0?4,0)	3,5(2,5?4,5)	4,5(4,0?5,0)
Прямой	6,5(5,5?7,5)	4,5(4,0?5,0)	4,5(3,5?5,5)	5,0(4,0?6,0)

В ЕМКО СЭВ разработана дополнительная информация о распределении прибавки на свободу по линии груди по участкам спинки, проймы и полочки в зависимости от ее общей величины, о способе определения и величинах прибавок на пакет для различных участков часто встречающихся видов изделий.

Учет технологических свойств материалов (усадки при ВТО, уработки при выполнении соединительных швов) в методике осуществляется уже на этапе определения и расчета всех составляющих технологического припуска, закладываемого в общую величину любого конструктивного отрезка. В методике приведены величины нормы посадки для различных материалов, учет которых необходим при расчете припуска технологического на посадку (например, по окату рукава).

В рассматриваемой методике для расчета конструкции использованы преимущественно формулы первого и второго вида, что обеспечивает необходимую точность расчетов. Системность изложения расчетных формул в методике применительно ко всем видам одежды не только улучшает их читаемость и запоминаемость, но и способствует автоматизации процессов расчета и построения.

Характеризуя элементы графических построений, принятых в ЕМКО СЭВ, можно выделить как традиционные для всех методик (нанесение базисной сетки конструктивных линий, определение положения конструктивных точек чертежа засечками дуг и т.п.), так и отличительные (например, метод радиусографии, используемый не только для оформления срезов горловины спинки и полочки, а также и для участков проймы). Для автоматизации процесса оформления оката рукава в ЕМКО СЭВ предложен метод кусочно-дуговой аппроксимации.  Применение метода радиусографии для построения указанных срезов обеспечивает б?льшую степень точности по сравнению с лекальными кривыми с точки зрения однозначности расположения всех промежуточных точек, а также сопряженности отдельных участков.





Особенностью разработки базисной сетки чертежа является наличие грудной-подмышечной линии, положение  которой задается отрезком [11-31] исходя из размерного признака Т₃₉  (расстояние от шейной точки до линии обхвата груди первого и второго с учетом выступа лопаток).

В ЕМКО СЭВ не использован этап предварительного расчета чертежа конструкции, однако начальные формулы содержат расчеты основных габаритных размеров базисной сетки, что позволяет установить соответствие величин конструктивных отрезков желаемым.

В качестве исходной линии относительно которой осуществляются построения использована средняя задняя линия (вертикальная линия 1), построение верхних контурных срезов чертежа опирается на грудную-подмышечную линию (горизонтальную линию 3).

Особенностями расчетов положения линий базисной сетки является использование размерного признака «передне-задний диаметр руки» (Т₅₇) для расчета ширины проймы, нетрадиционный характер способа определения положения линии бедер (исходя из разницы двух высот Т₇  иТ₁₂)

В методике ЕМКО СЭВ не предусматривается отдельный расчет величины переднезаднего баланса изделия, однако на этапе нахождения положения вершины горловины полочки (точки 16) обеспечивается необходимая взаимоувязка параметров полочки и спинки на уровне вершины плечевого шва:

R_36-16 = T₄₄ - (T₄₀ + 0,07 T₁₃) - (T₃₆-T₃₅) + П,

где разница T₃₆-T₃₅ выражает расстояние от линии талии до уровня центра груди.

Однако после построения верхних контурных линий чертежа целесообразно осуществить контроль фактических балансных характеристик переда и спинки с использованием необходимых контрольных измерений.

Анализируемая методика предлагает два варианта построения средней линии спинки, характерных для изделий без среднего шва и с разрезной спинкой. В первом случае средняя линия совпадает с исходной вертикалью    11-91, во втором (см. рисунок 1) – находится ряд дополнительных конструктивных точек, являющихся промежуточными при оформлении среднего среза (точка 21, соответствующая уровню выступающих точек лопаток, и 411, задаваемая отрезком 41-411 и характеризующая прогиб средней линии спинки в области талии):

11-21 = 0,3 Т₄₀+П

41-411 = const = 0,75

При необходимости увеличения прогиба среднего среза спинки по линии талии прибегают к приему перераспределения суммарного раствора талиевых вытачек (d_т) таким образом, чтобы часть его (до 0,1d_т) была спроектирована в виде дополнительной величины прогиба (411-412).

Методика ЕМКО СЭВ характеризуется особенностями нахождения опорных точек для построения проймы, а также нетрадиционным характером оформления указанного среза (методом радиусографии). Положение уровня глубины проймы, задаваемого отрезками 33-331 и 35-351, определяется величиной прибавки на свободу проймы по глубине, согласованной с видом изделия, его силуэтной формой, покроем, а также с направлением моды. Уровни вершин проймы спинки и переда определяются на основании размерного признака Т₃₈ (дуга через наивысшую точку плечевого сустава), что является отличительной особенностью методики.

33-13 = 0,49 Т₃₈+П

35-15 = 0,43 Т₃₈+П.

Нижняя точка касания проймы (точка 341=341′), делящая пройму на заднюю и переднюю части в конструкции платья определяется из расчетов, согласованных с предварительным анализом различных систем конструирования и практическим опытом

331-341=0,62 /33-35/+0,5

351-341′=0,38 /33-35/-0,5



Основные параметры горловины полочки и спинки рассчитываются в методике согласно формул, полученных на основе разверток плечевой области манекенов женских фигур

11-12 = 0,18 Т₁₃+П

12-121 = 0,07 Т₁₃+П

371′-361 = 0,18 Т₁₃+П

16-161 = 0,205 Т₁₃+П.

В методике  ЕМКО СЭВ предложен нетрадиционный способ задания направления нагрудной вытачки (в среднюю переднюю линию), согласованный с унифицированным методом ее построения для женской, мужской и детской плечевой одежды. Построению вытачки предшествует нахождение центра груди на плоскости чертежа (относительно линии талии и середины переда) и вспомогательной точки, на уровне которой обеспечивается задание величины раствора нагрудной вытачки (точки 372).

47-46 = 0,5 Т₄₆+П

46-36 = Т₃₆-Т₃₅+П

36-372 = Т₃₅-Т₃₄+П

Способ расчета величины раствора вытачки традиционен для женской плечевой одежды:

372-372′=0,5 (Т₁₅- 1,2 -Т₁₄),

где свободный член 1,2 соответствует расчетам ширины переда на уровне груди.

В качестве основного формообразующего элемента в области лопаток методикой предлагается плечевая вытачка спинки, раствор которой задается в градусах и рассчитывается по формуле:

угол 122-22-122′= b₃₄ - 1,7° t_пп - 0,9° ПС_31-33,

где b₃₄ - исходный угол развертывания на выпуклость лопаток, величина которого определяется с учетом половозрастной группы потребителя, размера фигур и вида одежды,

t_пп - толщина плечевой накладки, см

ПС_31-33 - прибавка на свободу к конструктивному отрезку, характеризующему ширину спинки по линии груди, см.

Структура приведенной расчетной формулы позволяет  сделать вывод о существенном влиянии высоты плечевой накладки, проектируемой в модели, а также характера силуэтной формы изделия, выраженного в степени прилегания на отдельных участках фигуры (в частности в области спинки), на общую величину раствора вытачки на выпуклость лопаток.

Проектирование талиевых вытачек в платьях полуприлегающего и прилегающего силуэтов, осуществляется на основании предварительного определения суммарного раствора вытачек (d_т)

d_т = /31-37/ -  (/41-411/ + 0,5 Т₁₈ + П).

Методика не оговаривает варианты распределения этой величины по соответствующим участкам (на спинку, на полочку и прогибы боковых краев в области талии), предполагая наличие опыта разработчиков базовых и модельных конструкций в решении этой задачи. Приведенные способы расчета и построения талиевых вытачек для платьев полуприлегающего и прилегающего силуэта ориентированы на конкретные модельные особенности изделий.

Для определения уровня максимального прогиба боковых срезов полочки и спинки на участке талии при построении боковой вытачки изделия  используется  следующий расчет

441 – 442 = Т₂₅ - Т₂₆-0,8

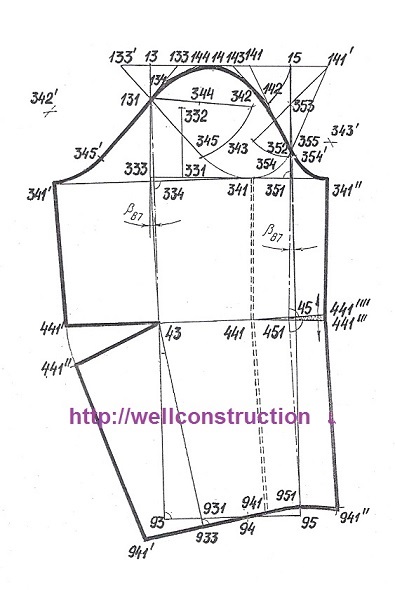

Методикой ЕМКО СЭВ предусмотрена достаточно жесткая связь основных параметров проймы и оката рукава (см. рисунок 2). Предложенная в ней система формул дает унифицированное построение нижней части оката рукава на основе предварительного воспроизведения нижнего участка проймы. При этом для обеспечения взаимосвязи между шириной оката и шириной проймы использована нетрадиционная формула:

ШОР = Т₅₇ + а₇₁ +П,

где а₇₁  - свободный член, величина которого определена на основании разности 0,5 Т₂₈ – Т₅₇;  для типовых фигур женщин среднее значение показателя а₇₁ = 4,5 см.

Предварительным и обязательным этапом расчета высоты оката рукава (ВОР) является определение расчетной длины проймы (ДП) и  длины оката (ДОР)

ДП = 0,93 Т38+(П_33-13+П_35-15)+0,57 (Т₅₇+П_33-35)+2 /33-331/

ДОР = ДП (1+Н),

где Н – норма посадки оката рукава на 1,0 см длины проймы.

Показатель ДП, полученный на основании расчетов, обязательно сопоставляется с фактическим измерением длины проймы на чертеже конструкции.

Определение высоты оката осуществляется расчетным способом на основе соотношений прямоугольного треугольника, в котором один из катетов – ширина оката рукава (ШОР), а гипотенуза – половина длины оката рукава (0,5 ДОР). С учетом кривизны линии оката гипотенузу принимают равной (0,46÷0,5) ДОР. Окончательный вид формулы для расчета оката имеет вид



 ВОР = 0,885ДОР√¯¯ (0,25- (ШОР/ДОР)²),

где (0,25- (ШОР/ДОР)²)- подкоренное выражение

Принятые методикой способы расчета параметров рукава обеспечивают высокую степень точности их определения и последующего построения всех вспомогательных отрезков и касательных, необходимых для оформления оката.

При разработке конструкции рукава согласно ЕМКО СЭВ четко выделяются три этапа:

• расчет и построение базисной сетки;
• построение шаблона внешнего вида детали (контурных линий оката, низа и перекатов рукава);
• получение развертки детали.

Характерной особенностью расчета конструктивных отрезков базисной сетки рукава, определяющих положение линии локтя и низа (13-333-43 и 13-333-93), является использование размерных признаков Т₃₂ и Т₃₃ соответственно, которые уменьшаются на ширину плеча проектируемого изделия в готовом виде, т.е. на отрезок /121-14/, измеренный на чертеже спинки

13-333-43 = Т₃₂-/121-14/+П

13-333-93 = Т₃₃-/121-14/+П.

Угол отклонения нижней части рукава b₈₇, определяющий построение линий переднего и локтевого переката, задается на основании анализа положения руки (с учетом практического опыта) и составляет 2°. Ширина рукава внизу рассчитывается по формуле:

95-931 = 0,5 Т₂₉+П.

В ЕМКО СЭВ предложены варианты более точных графических построений среза оката и низа с использованием методов кусочно-дуговой аппроксимации и радиусографии соответственно, которые целесообразно применять при автоматизированной разработке чертежа конструкции.

Несмотря на достаточную сложность и трудоемкость предлагаемых методикой проектных работ, системный характер изложения информации в ней, универсальность структуры используемых расчетных формул, точность и обоснованность расчетов конструктивных отрезков и графических приемов построения, обеспечивают предпосылки для автоматизации процесса разработки чертежа конструкции. А этот факт значительно облегчит работу конструктора, позволяя снизить затраты времени на конструкторскую подготовку производства при высоком уровне качества посадки изделий на фигурах различных размеров и полнотных групп.



Детально расчеты и построение чертежа конструкции женского платья по методике ЕМКО СЭВ будут представлены в следующей статье.
