Характеристика методики конструирования одежды МТИЛП

19 Июль 2012

Сегодня я хочу продолжить цикл статей, посвященных анализу современных методик конструирования одежды. Напомню, что в предыдущих статьях цикла я приводила характеристику методики ЦНИИШП, ЕМКО СЭВ и авторской методики «Мюллер и сын». В этой статье я  хочу предложить вашему вниманию еще одну, на мой взгляд, достойную для рассмотрения методику разработки чертежей конструкции плечевой одежды – методику МТИЛП (см. рисунок 1)

Метод конструирования одежды, разработанный в МТИЛП (сейчас МГУДТ - Московский государственный университет дизайна и технологии), относится к числу более «серьезных» и научно обоснованных, так  как базируется не только на использовании размерных признаков фигуры, но и на учете данных о развертках поверхностей макетов типовых фигур (или манекенов одежды). Результаты анализа разверток манекенов положены в основу определения ряда важных параметров конструкции плечевой одежды, таких как:

  • углы раствора плечевой вытачки спинки и нагрудной вытачки переда;
  • углы наклона плечевых срезов спинки и полочки;
  • форма контурных линий горловины спинки и полочки;
  • соотношение между шириной горловины спинки и полочки для типовых фигур.

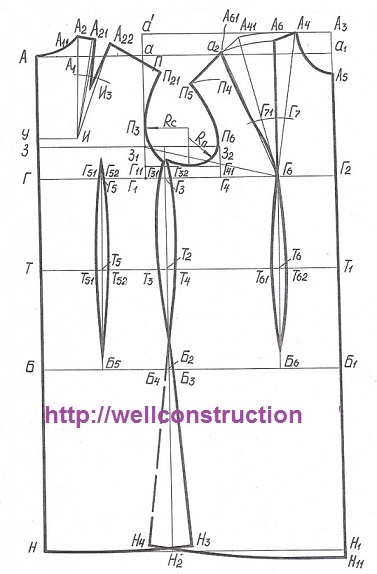

Рисунок1 - Схема чертежа конструкции платья по методике МТИЛП

Сразу отмечу тот факт, что методика МТИЛП рассчитана на уровень «профи», так как предполагает определенный уровень знаний, умений и навыков в области конструирования одежды. В этом вы можете убедиться сами, прочитав статью далее.

Анализируемая методика базируется на использовании 26-ти размерных признаков, соответствующих современным стандартам (см. таблицу 1), а также дополнительного измерения «ширины груди большой» (Шг.б), определяемого как дуговое расстояние между точками передних углов подмышечных впадин через сосковые точки. Так как указанное измерение не представлено в размерных стандартах, а выполнение его при проектировании одежды для  массового производства невозможно, методикой предложен вариант его определения через ряд других размерных признаков расчетным путем:

Шг.б= Сг3 - 0,93 (Шс+dпзр),

где Сг3  –  полуобхват груди третий,

         dпзр -   переднезадний диаметр руки

Таблица 1 – Размерные признаки типовых женских фигур для проектирования плечевой одежды по методике МТИЛП

Номер размерного признака согласно размерным стандартам

Наименование размерного признака

Условное обозначение размерного признака

1

2

3

1

13

Рост

Полуобхват шеи

Р

Сш

14

Полуобхват груди первый

Сг1

15

Полуобхват груди второй

Сг2

16

Полуобхват груди третий

Сг3

18

Полуобхват талии

Ст

19

Полуобхват бедер с учетом выступа живота

Сб

28

Обхват плеча

Оп

29

Обхват запястья

Озап

31

Ширина плечевого оката

Шп

34

Расстояние от шейной точки до линии обхвата груди первого спереди

Впрп

35

Высота груди

Вг

36

Длина переда до линии талии

Дтп

38

Дуга через наивысшую точку плечевого сустава

Дп

39

Расстояние от шейной точки до линии измерения обхвата груди первого и второго с учетом выступания лопаток

Впр.з

40

Длина спины до талии с учетом выступания лопаток

Дтс

41

Высота плеча косая

Вп.к

43

Расстояние от линии талии сзади до точки основания шеи

Дтс1

45

Ширина груди

Шг

46

Расстояние между сосковыми точками

Цг

47

Ширина спины

Шс

57

Переднезадний диаметр руки

dпзр

61

Расстояние от точки основания шеи до линии талии спереди

Дтп1

62

Длина руки до локтя

Др.лок

68

Длина руки до линии обхвата запястья

Др.зап

69

Вертикальный диаметр руки

dвр

70

Расстояние от шейной точки до колена

Дш.к

76

Расстояние от шейной точки до точки основания шеи сбоку по линии измерения обхвата шеи

Дш.о.ш



В методике МТИЛП разработана достаточно обоснованная система прибавок, обеспечивающих необходимую силуэтную форму изделий. Величины припусков на свободное облегание представлены в зависимости от размерной группы женских фигур и конструктивных особенностей изделий (наличия либо отсутствия среднего шва спинки), что существенно улучшает качество посадки изделий на фигурах различных размеров. Существенные отличия в значениях припусков на отдельных конструктивных участках для фигур больших размеров объясняются повышенным жироотложением в области седьмого шейного позвонка, задних углов подмышечных впадин и обхвата плеча.  В таблице 2 для примера представлены данные о рекомендуемых припусках на свободное облегание для женских платьев полуприлегающего силуэта.

В методике установлено оптимальное соотношение между припусками к полуобхвату груди, обхвату плеча и на свободу проймы по глубине. Между величинами Пс.пр и Пг  ( см. тему «Припуски в одежде»)для изделий с втачным рукавом выявлена обратная связь - чем больше припуска на свободное облегание к полуобхвату груди, тем меньше припуск на свободу по глубине проймы:

Пг           5            4,5             3,5

Пспр        1,5         3                4,5

В основу распределения припуска Пг по участкам положен анализ типовых движений, выполняемых женщинами в бытовой одежде. При этом большая часть припуска (52 – 60%) рекомендуется на пройму, меньшая  (10 – 20%) – на полочку, остальная (28 – 30%) – на спинку

Таблица 2 – Припуски на свободное облегание для платья полуприлегающего силуэта

Наименование припуска

Обозначение припуска

Величина припуска, см, в подгруппе размеров

84-104

108-120

124-136

1

2

3

4

5

К полуобхвату груди

Пг

4-5

5-6,5

5-6,5

К полуобхвату талии

Пт

8-10

8-10

8-10

К полуобхвату бедер

Пб

1,5-4

1,5-4

1,5-4

К длине спинки до талии

- для изделий с неразрезной спинкой

Пдт.с

0,5

0,5

1-1,2

- для изделий с разрезной спинкой

Пдт.с

0,2

0,2

0,7-0,9

На высоту каблука обуви

?hк.о

0-1

0-0,5

-0,5

На свободу проймы по глубине

Пспр

1,5-4,5

6,5-8

6,5-8

К ширине горловины спинки

- для изделий с неразрезной спинкой

Пшгс

1,4-1,6

1,7-1,9

1,9-2,1

- для изделий с разрезной спинкой

Пшгс

1-1,3

1,4-1,6

1,6-1,8

К глубине горловины полочки

Пвг

1

1

1

Разработанная система припусков не учитывает технологические свойства материалов (уработку, усадку при ВТО), что снижает точность расчетов и увеличивает трудоемкость дальнейших работ при разработке лекал для раскроя.

Отличительной особенностью методики МТИЛП является простота расчетов (при их нетрадиционном характере) и графических построений, не снижающая их точности. Так, применяются в основном формулы первого вида, обеспечивающие тесную взаимосвязь конструктивных отрезков и соответствующих участков фигуры.

В методике МТИЛП большое внимание уделено переднезаднему балансу изделия. Для расчета баланса помимо традиционных  измерений переда и спинки (Дтп1 и Дтс), зависящих от типа фигуры и ее осанки, предложено введение поправочного показателя (Δhк.о), величины которого согласована с высотой каблука обуви, в которой предполагается носить изделие.

δ = Дтп1– Дт.с + ∆hк.о

Обоснованность представленных расчетов обусловлена влиянием высоты каблука обуви на осанку и величину связанных с ней размерных признаков фигуры, о чем я уже писала ранее в одной из статей, посвященных типам осанки фигур. Так при использовании обуви на высоком каблуке осанка фигуры становится более выпрямленной, а баланс конструкции увеличивается

Методика МТИЛП характеризуется нетрадиционным характером последовательности построений отдельных узлов чертежа, в том числе нанесения линий базисной сетки. Предварительный расчет в методике не выделен, таким образом положение основных вертикальных и горизонтальных линий базисной сетки определяется на основании ряда последовательно выполняемых расчетов в соответствии с приведенной ниже последовательностью:

  1. Нанесение исходной вертикали, соответствующей средней задней линии (вниз от точки А)
  2. Определение уровня горизонталей, соответствующих задним углам подмышечной впадины, линии талии, линии бедер, низу изделия
  3. Определение ширины спинки на уровне горизонтали, проведенной через точку А (Аа′)
  4. Задание положения уровня вершины горловины переда на основании расчета величины переднезаднего баланса (горизонтали из точки а′) отрезком аа′
  5. Нахождение уровня линии груди (сосковых точек) по отношению к вершине горловины переда а′Г1
  6. Задание общей ширины базисной сетки по линии обхвата груди ЗЗ1 Г2
  7. Определение ширины переда по линии груди (Г2Г4)
  8. Определение оптимальной ширины изделия в готовом виде, исходя из Сг3 и Пг
  9. Определение суммарного раствора вытачек по линии груди
  10. Контроль ширины проймы
  11. Окончательный контроль ширины изделия в готовом виде на уровне линии груди
  12. Построение линии глубины проймы изделия исходя из предварительного расчета З1Г11

Продолжение следует…
