Эта статья является дополнением к предыдущим, посвященным методике МТИЛП. Напомню, что ранее я уже приводила характеристику методики МТИЛП и особенности конструирования платьев по этой методике. Для облегчения процесса расчетов к построению чертежа становой части конструкции (см. рисунок 1) предлагаю воспользоваться таблицей 1, в которой представлена последовательность расчетов основных отрезков и участков чертежа. Правда, сами расчеты следует выполнить самостоятельно, опираясь на предоставленную информацию по методике.
Следует уточнить, что построение чертежа конструкции спинки и переда включает построение базисной сетки чертежа, верхних контурных линий, линии полузаноса переда и средней линии спинки, боковых срезов и среза низа, а также построение всех необходимых вытачек ( нагрудной на переде, плечевой на спинке и талиевых на переде и спинке).
Построение базисной сетки в методике начинают с построения прямого угла в точке А (см. рисунок 1), горизонтальной линии, проходящей через основание горловины спинки Аа1, и вертикальной линии середины спинки АН.

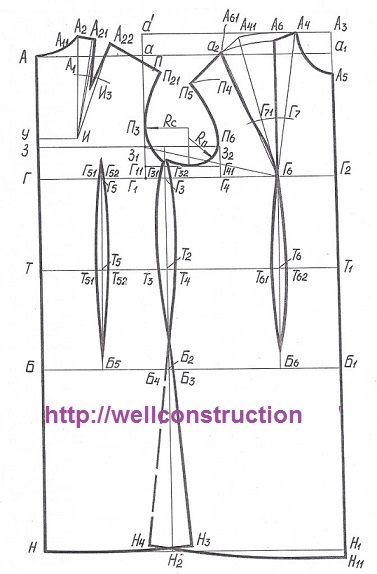

Рисунок 1 - Схема чертежа конструкции платья по методике МТИЛП (спинка и перед)
Таблица 1 - Структура расчетов чертежа конструкции платья по методике МТИЛП
| Наименование отрезка, конструктивного участка | Расчетная формула, особенности построения |
|
Положение основных горизонтальных линий базисной сетки чертежа |
|
| 1.Уровень лопаток | АУ = 0,4Дт.с. |
| 2.Уровень задних углов подмышечных впадин с учетом выступания лопаток | АЗ = Впр.з |
| 3.Положение линии талии с учетом выступания лопаток | АТ = Дт.с. + Пд.т.с |
| 4.Положение линии бедер | ТБ = 0,5Дт.с |
| 5. Длина изделия | АН = Дш.к. + Пд.н. |
|
Построение линии горловини спинки |
|
| 6.Ширина горловины спинки | АА1 = 0,35Сш + Пш.г.с. |
| 7.Высота горловины спинки | А1А2 = Дтс1-Дтс |
| 8. Положение вспомогательной точки для построения кривой линии горловины спинки, или проективный дискриминант | fг.с = 0,41…0,42 |
|
Построение плечевой вытачки спинки |
|
| 9. Положение выступающих точек лопаток относительно средней линии спинки | УИ = Цл = АА1 Цл -расстояние между центрами лопаток, записываемое в половинном размере |
| 10.Радиус вспомогательной окружности | Rи = 11,0см |
| 11.Угол вытачки по индикаторной окружности | ?1 = 8,5?, расстояние по дуге вспомогательной окружности 1,7см |
| 12.Уравнивание сторон плечевой вытачки | ИА2 = ИА21 |
|
Построение плечевого среза спинки |
|
| 13.Положение плечевой точки | А21П = Шп; ТП = Вп.к. +0,3 |
| 14.Длина плечевого среза спинки с учетом посадки | А21П21 = Шп+0,5 |
| 15.Перенос наружного конца плечевой вытачки спинки | А2А21 = 0,25 А21П21 |
| 16.Длина вытачки | 8,0 ? 9,0см |
|
Положение основных вертикальных линий базисной сетки чертежа и определение переднезаднего баланса |
|
| 17. Ширина спинки | Шсп = Аа = Шс +Пш.с |
| 18. Положение высшей точки горловины переда (величина передне-занего баланса) | ?= аа' = (Дт.п1 - Дт.с) + ?hк.о |
| 19. Положение сосковых точек (линии груди) | а'Г1 = (ВГ - Дш.о.ш) + 0,5 см |
| 20. Ширина изделия по линии обхвата груди | ЗЗ1Г2 = Сг2 + Пг |
| 21.Ширина переда | Шпер = Г2Г4 = Шг.б + Пп |
| 22.Суммарный раствор вытачек по линии груди | ?ВГ = Г31Г32 + Г51Г52 = ГГ2- (Сг3+Пг) |
| 23. Распределение суммарного раствора вытачек (?ВГ) по участкам линии груди | Г31Г32 = 0,7?ВГГ51Г52 = 0,3?Вг |
| 24. Ширина проймы (контрольный размер) | Шпр = 0,91 dпзр + Пш.пр = Г1Г4 - Г31Г32 |
| 25. Ширина изделия в готовом виде (контрольный размер) | ШИЗД = СГ3 + Пг |
|
Построение линии горловины переда |
|
| 26.Ширина горловины переда | А3А4 = АА1 – 0,8см |
| 27.Глубина горловины переда | А3А5 = А3А4 + 1,0см |
| 28.Оформление криволинейного среза горловины | Rг = А3А5 |
|
Построение нагрудной вытачки переда
|
|
| 29.Положение высшей точки груди | Г2Г6 = Цг + 0,3см |
| 30.Положение верхнего основания грудных желез | Г6Г7= Вг – Впр.п. + 0,5см |
| 31.Величина раствора нагрудной вытачки | Г7Г71 = Сг2 – Сг1 (по дуге) или ? = 22-23? |
| 32.Построение наружного конца нагрудной вытачки | Г6А41 = Г6А4 |
|
Построение контурних линий спинки и переда |
|
| 33. Положение линии глубины проймы | З1Г11 = З2Г41 = Пс.пр. |
| 34. Положение задней надсечки (точка П3 на пройме спинки) | Г11П3 = 0,6Шпр = 0,6(Г11А41 –Г31Г32) |
| 35. Оформление верхней части проймы спинки | Стрела прогиба кривой 0,5см(f пр.1=0,5см) |
| 36. Оформление нижней части проймы спинки | Rс =0,6Шпр |
| 37. Высота проймы переда | Г4П4 = Г1П2 -1 см |
| 38. Положение нижней передней надсечки на пройме (точки П6) | Г41П6 = 0,4 Шпр. = 0,4 (Г11Г41 – Г31Г32) |
| 39.Построение наружного конца плечевого среза полочки | Пересечение дуг радиусом П6П5 и А41П5 , при этом П6П5 =П6П4, а А41П5 =Шп |
| 40.Оформление верхнего участка проймы переда | fпр. п = 0,5см |
| 41.Оформление нижнего участка проймы переда | Rп = 0,4 Шпр |
|
Построение плечевого среза переда и окончательное оформление нагрудной вытачки |
|
| 42.Положение наружных концов нагрудной вытачки | А4А6 = А41А61 = А2А21(с чертежа спинки) |
| 43.Уравнивание сторон нагрудной вытачки | Г6А6 = Г6А61 |
| 44. Длина плечевого среза переда | А4А6 + А61П5 = Шп |
|
Построение боковых срезов и вытачек по линии талии |
|
| 45. Положение бокового шва на линии глубины проймы | Г1Г3 = 0,25 Г1Г4 |
| 46. Положение уровня талиевой вытачки спинки на горизонтали, соответствующей линии груди | ГГ5 = 0,5ГГ1 |
| 47.Положение талиевой вытачки переда | Симметрично относительно вертикали, проходящей через точку Г6 |
| 48.Суммарный раствор вытачек по линии талии | ?Вт = (Сг3 + Пг) + (Г31Г32 + Г51Г52) – (Ст + Пт) |
| 49.Распределение суммарного раствора вытачек (?Вт) по линии талии | Т2Т3 = Т2Т4 Т3Т4= 0,5?ВтТ51Т5 = Т5Т52 Т51Т52= 0,25?ВтТ61Т6 = Т6Т62 Т61Т62= 0,25?Вт |
| 50.Положение линий боковых срезов на линии бедер | Б2Б3 = Б2Б4 = 0,5 (Сб + Пб) – ГГ2 |
| 51.Положение нижних концов талиевых вытачек | Нижние концы вытачек располагаются выше линии бедер на 3,0см, верхние концы – на 1,5см ниже линии ЗЗ1 (на спинке) и Г2Г4 (на переде) |
| 52. Оформление линий боковых срезов и вытачек | Плавные, слегка вогнутые линии |
|
Построение линии низа спинки и переда |
|
| 53. Положение нижних концов боковых срезов | Н2Н3 = Н2Н4 = 3?4 см (по модели) |
| 54.Линия низа спинки | Перпендикулярно к средней линии спинки и боковому срезу |
| 55. Линия низа переда | Плавная выпуклая кривая со стрелой прогиба посередине 0,3?0,5 см, перпендикулярно линиям середины переда и бокового среза |
Для расшифровки обозначений размерных признаков, используемых в расчетах, следует обратиться к таблице 1 статьи "Характеристика методики конструирования МТИЛП" или к соответствующей статье по размерной характеристике тела человека.
Напомню, что для оформления криволинейных участков проймы используется графический прием с заданием стрелы прогиба при помощи проективного дискриминант кривой. Характеристику этого метода я приводила в одной из статей, посвященной элементам графических построений при конструировании одежды. Если вам легче и удобнее воспользоваться другими отработанными приемами при оформлении проймы, вы можете их использовать в этой методике.
При выполнении расчетов согласно формулы 18 следует вспомнить информацию о балансе конструкции и о факторах, влияющих на этот параметр (в том числе и высоты каблука обуви )
