КОНСТРУИРУЕМ ОДЕЖДУ

Сегодня я хочу продолжить тему анализа наиболее известных методик конструирования одежды,  начало которой положено в предыдущих статьях. Напомню, что ранее вашему вниманию уже был представлен анализ методик ЦНИИШП и ЕМКО СЭВ. В этой статье речь пойдет об авторской методике Мюллера («Мюллер и сын»)

Методика «М.Мюллер и сын», разработанная более ста лет назад в Германии, получила широкое распространение на швейных предприятиях и в ателье большинства стран Европы. Ее усовершенствованный вариант представлен в ежемесячном немецком издании журнала  «Damen-Rundschau», а также в  издаваемом в России и Украине  журнале «Ателье», в том числе, и в годовых сборниках указанного журнала.

Ведущие специалисты в области конструирования одежды, работающие по методике «М.Мюллер и сын», отмечают ее простоту в расчетах и построениях и невысокую трудоемкость конструкторских работ при разработке чертежей конструкции.

Система Мюллера базируется на использовании четырех основных, двенадцати вспомогательных и четырех специальных измерений женских фигур (см. таблицу 1). Следует отметить, что не все предлагаемые в методике измерения соответствуют данным современных  размеро-ростовочных стандартов.

К вспомогательным измерениям в методике отнесены те из них, которые получаются на основании непосредственного измерения фигуры, а также исходя из расчетов по установленным эмпирическим (опытным) способом зависимостям (см. таблицу 2)

Таблица 1 – Размерные признаки женской фигуры для построения чертежа платья по методике Мюллера

Наименование размерного признака	Обозначение размерного признака, принятое в методике	Аналог размерного признака в конструкторских стандартах
Основные измерения
1   Рост	Р	Р (1)
2   Обхват груди	Ог	ОгII (15)
3   Обхват талии	От	От (18)
4   Обхват бедер с учетом выступа живота	Об	Об (19)
Вспомогательные измерения
5   Глубина проймы	Гпр	Впрз (39)
6   Длина спины	Дсп	Дтс (40)
7   Высота бедер	Вб	-
8   Длина горловины спинки	Дгс	Дш.о.ш (76)
9   Высота груди	Вг	Вг (35 в предыдущей версии размерного стандарта)
10 Высота груди вторая	Вг2	Вг (35а в современной версии стандарта)
11 Длина талии спереди	Дтп	Дтп (36)
12 Длина талии спереди вторая	Дтп2	Дтп1 (36 а)
13 Ширина спины	Шс	Шс (47)
14 Ширина плечевого ската	Шп	Шп (31)
15 Ширина груди	Шг	-
16 Ширина проймы	Шпр	dпзр (57)
Специальные измерения
17 Обхват плеча	Оп	Оп (28)
18 Обхват локтя	Ол	-
19 Обхват запястья	Оз	Озап (29)
20 Обхват шеи	Ош	Ош (13)

Следует отметить особенности выполнения измерений, характеристика которых не соответствует данным современных конструкторских стандартов.

Измерение «высота бедер» (В_б) выполняется от шейной точки до уровня измерения обхвата бедер вдоль позвоночника (см. рисунок 1). Высоту бедер также можно выразить через ряд размерных признаков, непосредственно характеризующих длину рассматриваемого участка либо косвенно связанных с ним.

В_б = Д_т.с + 0,5 Д_т.с    (аналогично методике ЦНИИШП)

В_б = Д_т.с + 0,65 (В_л.т – В_пс)    (аналогично методике ЕМКО СЭВ)



Размерная характеристика ширины груди (Ш_г) в методике Мюллера  измеряется между углами подмышечных впадин по выступающим  точкам груди (см. рисунок 1). Для условий массового производства одежды невозможно получить достоверную информацию о величине этого измерения, ввиду того, что его нет в конструкторских стандартах. Поэтому его значение можно получить расчетным путем согласно рекомендаций методики (см. таблицу 2). Расчет ширины проймы (Ш_пр) в методике осуществляется исходя из установленной зависимости этого измерения от обхвата груди

Ш_пр = 1/8 О_г-1,5

Обхват локтя (О_л), необходимый только для контроля ширины узкого рукава на уровне этого конструктивного участка, измеряется в согнутом        под прямым углом положении руки через выступающую точку локтя (см. рисунок 1).

Следует отметить, что сравнительная характеристика величин размерных признаков типовых фигур женщин, взятых из современных конструкторских стандартов, и рассчитанных по установленным зависимостям, не всегда подтверждает достоверность  рекомендуемых  расчетов

Таблица 2 – Расчетные формулы для контроля (определения) вспомогательных измерений женской фигуры

Наименование измерения (размерной характеристики)	Обозначение размерного признака	Способ расчета величины размерного признака
1  Глубина проймы	Гпр	1/10 Ог + 10,5
2  Длина спины	Дсп	1/4 Р-1,0
3  Высота бедер	Вб	Дсп + Гпр
4  Длина горловины спинки	Дгс	1/10 Сг + 2,0
5  Высота груди вторая	Вг2	1/4 Ог + (3÷5)
6  Длина талии спереди вторая	Дтп2	Дсп + Б
7  Ширина спины	Шс	1/8 Ог + 5,5
8  Ширина проймы	Шпр	1/8 Ог - 1,5
9  Ширина груди	Шг	1/4 Ог -4

В таблице 2 при расчете Д_тп2 учитывается составляющая Б, соответствующая величине переднезаднего баланса изделия, согласованного с размером женской фигуры с нормальной осанкой (см. таблицу 3).

Таблица 3 – Рекомендуемые методикой значения величин переднезаднего баланса изделия для женских фигур с нормальной осанкой

Интервал размерного признака «обхват груди»	Балансная характеристика фигуры в зависимости от ее размера, см
1  Ог=80-90 см	4,0
2  Ог=91-100 см	4,5
3  Ог=101-110 см	4,5+1/10 (Ог-100)
4  Ог=111-120 см	5,0+1/10 (Ог-100)
5  Ог=121-130	5,5+1/10 (Ог-100)
6  Ог   свыше 131 см	6,0+1/10 (Ог-100)

В качестве дополнительных измерений в методике Мюллера использованы длина изделия (Д_и) и длина рукава (Д_р), определяемые традиционным для всех методик способом.

Информация о виде рекомендуемых прибавок для расчета чертежа ограничена характеристикой распределения общей прибавки П_г по соответствующим участкам в зависимости от силуэтной формы платья, а также данными об оптимальных значениях припуска на свободу проймы по глубине (П_спр). Данные о величинах прибавок, предлагаемых методикой Мюллера для расчета чертежа женского платья представлены в таблице 4.

Конкретные рекомендации о выборе силуэтных прибавок к ширине изделия по линии талии (П_т) и линии бедер (П_б) в методике не приведены. Эти величины характеризуются только в модельных конструкциях изделий, приводимых в выпусках журнала "Ателье".

Учет других величин прибавок (к продольным участкам чертежа, к участкам горловины и т.п.), а также технологических припусков, связанных с усадкой и уработкой материалов, в методике не осуществляется, что существенно снижает степень точности выполняемых расчетов.

Таблица 4 – Прибавки для расчета чертежей конструкции женских платьев различных силуэтных форм в методике Мюллера

Наименование прибавки	Величина прибавки в зависимости от силуэта, см
	прилегающий (без рукава)	полуприлегающий (с рукавом)	прямой и расширенный (с рукавом)
1. Прибавка к ширине спины	0-0,5	0,5-1,0	1,5-2,0
2. Прибавка к ширине проймы	0,5-1,0	1,5-2,0	2,5-3,5
3. Прибавка к ширине груди	1,0-1,5	1,5	1,5-2,0
4. Прибавка на свободу проймы по глубине	0-0,5	1,0-1,5	2,0-3,0

Для расчета чертежа конструкции согласно методике Мюллера чаще используются формулы второго и третьего вида, базирующиеся на установленных опытным путем зависимостях между размерами фигуры и отдельными участками чертежа, а также на пропорциональных отношениях размерных характеристик между собой, что не всегда обеспечивает требуемую достоверность  и точность расчетов.

Графические приемы построения чертежа платья, предлагаемые методикой, отличаются простотой и невысокой трудоемкостью. Однако, их применение, например, в случае оформления срезов горловины переда и спинки, а также проймы деталей, не всегда однозначно и требует определенного опыта работы конструктора.

В методике используется предварительный расчет конструкции (см. таблицу 5)

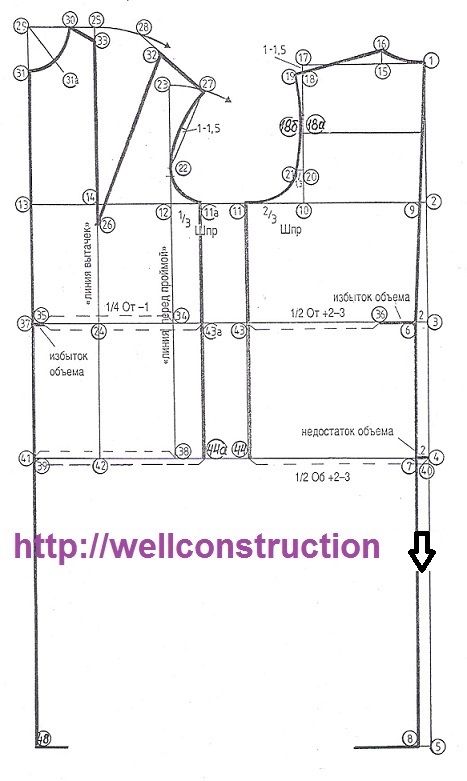

Базисная сетка чертежа платья (см. рисунок 2) характеризуется следующими особенностями:

-          наличием расстояния между боковыми направляющими линиями деталей переда и спинки, проведенными из точек 11 и 11_а вниз, что обеспечивает удобство последующего построения боковых срезов;

-          наличием линии глубины проймы в грудной конструктивной зоне;

-          наличием вертикали, проходящей через центр груди, названной «линией вытачек»;

-          наличием вспомогательной вертикали, являющейся нижним продолжением линии, ограничивающей пройму переда;

-          противоположным (по отношению к ранее рассмотренным  методикам) расположением линии середины, переда и спинки.

Таблица 5 – Содержание предварительного расчета конструкции платья женского в методике Мюллера

Наименование конструктивного участка	Способ расчета (задания) конструктивного участка
1	2
1   Глубина проймы	Гпр + Пспр
2   Длина спинки до талии	Дсп
3   Высота бедер (положение линии бедер)	Вб
4   Длина изделия	Ди
5   Длина горловины спинки	Дгс (Дш.о.ш)
6   Высота груди вторая	Вг2
7   Длина талии спереди вторая	Дтп2 (Дтп1)
8   Ширина спинки по линии груди	Шс+Пш.с
9   Ширина проймы	Шпр+Пш.пр
10 Ширина переда по линии груди	Шг+Пш.г
11 Контроль общей ширины изделия по линии груди	(Шс+Шпр+Шг)+(Пш.с+Пш.пр+Пш.г)==1/2 Ог+Пг



Обозначение конструктивных точек, принятое в методике,  соответствует порядку их построения, что улучшает читаемость чертежа

Продолжение следует…
