Анализируя современные конструкции женских трикотажных изделий из эластичных полотен, можно сделать вывод о том, что большинство из них проектируется без нагрудных вытачек и рельефов, при этом создание формы в области груди обеспечивается за счет свойств самих материалов (трикотажных полотен). Однако это вовсе не означает, что при конструировании полочек (переда) не учитывается наличие формообразующего элемента в области груди. В этом случае раствор нагрудной вытачки, построение которой обязательно при разработке базовой основы (см.рисунок 1), заменяется посадкой по боковому срезу и пройме.
Указанный прием трансформации нагрудной вытачки обеспечивает высокую степень точности при работе с полотнами второй и третьей группы растяжимости для женских фигур с обхватом груди 84-104.

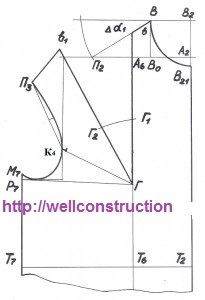

Рисунок 1- Фрагмент базовой основы полочки с нагрудной вытачкой

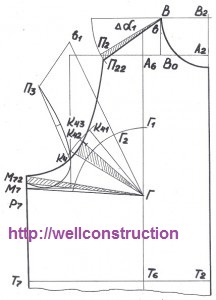

Рисунок 2 - Схема трансформации нагрудной вытачки на полочке в трикотажных изделиях
Построение конструкции переда трикотажного изделия без нагрудной вытачки производят графическим способом или способом шаблонов (см. рисунок 2). При этом в качестве основы для преобразований использован чертеж базовой основы платья, разработанный по методике ВДМТИ (см. рисунок 1)
Для осуществления построений точки Р7 и К4 соединяют прямыми линиями с точкой Г (вершиной нагрудной вытачки, см. рисунок 2).
Дли перевода вытачки способом шаблонов из кальки или бумаги изготавливают шаблоны участков конструкции ГГ2в1П3К4Г и ГК4М7Р7Г
На чертеже полочки от вершины бокового среза точки М7 вверх по прямой линии откладывают отрезок М7М72 величину посадки по боковому срезу на участке М72Т7, согласованную с размером фигуры и растяжимостью полотна
М7М72 = 1,0÷2,0см
Шаблоны участков вращают вправо вокруг точки Г, совмещая линию Гв1 с Гв и точку М7 с точкой М72 (см. рисунок 2). При этом часть нагрудной вытачки распределяют в линию бокового среза.
При повороте шаблона Гв1П3К4Г точка К4 займет положение точки К41; при повороте шаблона ГК4М7Р7Г точка К4 займет положение точки К42 . Контур К41ГК42 - открытая вытачка в пройму.
По дуге К42К41 откладывают отрезок К42К43 - величину посадки по пройме
К42К43 = 1,0÷2,0см
Для сохранения длины проймы переда оставшуюся часть вытачки переводят в дополнительный скос плечевого среза переда, увеличивая угол его наклона.
Используя метод засечек, из точки В радиусом ВП2 проводят дугу вниз, а из точки К43 радиусом К4П3 делают засечку на этой дуге в точке П22
П2П22 = 0÷1,5 см
Линию проймы оформляют плавной кривой через точки П22, К431, М72, сохраняя нижний контур проймы.
При соединении рукава с проймой изделия на нижнем переднем участке оката рукава (до первой надсечки) производят посадку участка проймы М72К431 на величину отрезка К41К431.
Подробное описание построения рукава по методике ВДМТИ можно посмотреть в статье "Построение чертежа конструкции рукава трикотажного изделия".
Буду признательна, если вы поделитесь в комментариях к статье своим опытом проектирования конструкции изделий без нагрудной вытачки на полочке.
Ну а тем читателям, кто хочет быть быть в курсе всех новинок, публикуемых на сайте, я настоятельно рекомендую заглянуть на главную страницу. Там Вы узнаете очень много интересного и сможете подписаться на рассылку сайта, чтобы получать все самое ценное и полезное на свой электронный адрес!
Также на эту тему можно прочитать следующие статьи:
Спасибо вам за ваш сайт . Очень ценная информация для меня. Спасибо что вы есть.
Благодарю, Оксана, за высокую оценку моей работы.
Подписывайтесь на рассылки сайта и получайте много ценной информации на личную почту.
С уважением,
Лариса
Спасибо за полезную информацию!
Лариса, а до какого размера по груди можно использовать такой перевод вытачки. Нам в свое время в техникуме рассказывали, что для больших размеров без вытачки все-равно нельзя обойтись.
Валентина, такой прием получения безвытачной основы целесообразно использовать для фигур с обхватом груди не более 104см, так как для фигур большего размера возможно появление дефекта на поверхности в виде натяжения по центру груди и произвольного закладывания косой склады, имитирующей вытачку от проймы.
Скажите, пожалуйста, а после трансформации вытачки уменьшать размеры основы по линии груди не нужно или мы сразу берем основу с меньшими/отрицательными прибавками?
Оксана, есть два подхода к решению Вашей задачи.
Более точным буде являться тот, который включает следующие этапы:
- построение базовой основы с нагрудной вытачкой, с закладыванием нулевых прибавок в основу,
- трансформация нагрудной вытачки по соответствующим участкам с целью замены её посадкой,
- обужение конструкции с учетом растяжимости полотна (см. пример в статье по ссылке)
Я планировала в одной из ближайших статей раскрыть эту тему на примере одной из моделей. Если выкрою время на это, то Вы сможете ознакомиться со всеми нюансами процесса.
Так что следите за новостями сайта.
Лариса, у Вас есть серия статей, которые защищены паролем… Какие условия получения пароля? Спасибо!
Доступ к статьям по конструированию изделий из трикотажных полотен имеют только те читатели, которые участвовали в марафоне “Конструируем одежду из трикотажа” либо приобретали его материалы в записи.
Лариса, СПАСИБО за статью, я искала именно этот материал!
Есть вопрос – если нагрудная вытачка довольно большая, но ОГ менее 104 (96) весь раствор не вписывается в величину посадки и скос плеча (по допустимым нормам), мы что делаем с “остатком” – игнорируем или на базовой выкройке нужно нагрудную вытачку уменьшить?
Марина, я рада, что статья оказалась для Вас полезной.
Что Вы подразумеваете под определением “нагрудная вытачка довольно большая”? Укажите, пожалуйста, цифровой показатель величины раствора.
У меня такая же ситуация, остаток в скос плеча получается больше 3 см.
Посадка по боковой стороне 2 – макс, в пройму 2,5. Расстояние г1г2 по дуге 6 см, припуск на папоротку давала 1 см, обхват груди 102. в талию переводить остаток не хотелось бы, есть ли ещё варианты?
Обычно этот вариант преобразования конструкции рекомендуется для групп малых размеров или для фигур с несущественным выступом груди.
В вашем случае стоит все-таки оставить небольшую вытачку во избежание образования залома трикотажа в области груди.
Сделайте её короткой от проймы, и она никаким образом не будет влиять на восприятие модели, обеспечивая оптимальное формообразование в области груди.
В особенности, это стоит отнести к трикотажу первой и второй группы растяжимости.
