КОНСТРУИРУЕМ ОДЕЖДУ

Как известно, эстетичность внешнего вида любого плечевого изделия,  а также качество его посадки на фигуре во многом определяется правильностью разработки такого важного конструктивного узла, как «пройма – окат». Таким образом, при разработке конструкции рукава всегда следует помнить о том, что основные параметры оката во многом зависят от точности  расчетов и построения проймы спинки и переда. Напомню, что особенности построения чертежа конструкции спинки и переда согласно методике ЦОТШЛ были рассмотрены в предыдущей статье.

Прежде чем приступить к описанию особенностей конструирования рукава, следует вспомнить основные моменты, относящиеся к построению среза проймы на становой части изделия (см. рисунок 1)

Пройма спинки

Для оформления линии проймы спинки определяют вспомогательные точки П₂, П₃, 1 и Г₂. Точку П₂ находят, проведя перпендикуляр  из точки П к вертикали из точки а.

Положение вспомогательной точки Пз определяет следующий отрезок:

Г₁П₃ = П₂Г₁/2 + 1,5 см — для мужских изде­лий,

Г₁П₃ = П₂Г₁/3 + 2,0 см — для женских изделий.

Вспомогательная точка 1 лежит на биссектрисе угла с    вершиной    Г₁.  При  этом

Г₁1= 0,25 Г₁ Г₄ — 0,3 ÷ 0,7 см  -  для мужских изделий,

Г₁1= 0,2Г₁ Г₄ — 0,5 см -  для женских изделий.

Как отмечалось ранее, в методике ЦОТШЛ представлена характеристика построения отдельных конструктивных участков чертежа, согласованного с индивидуальными особенностями фигуры человека. Так, для фигур с рукой, отклоненной к спине, отре­зок Г₁1 уменьшают на 0,5 см, а отклоненной вперед — уве­личивают на 0,3 см.

Середина проймы (точка Г₂) определяется отрезком Г₁Г₂

Г₁Г₂ = 0,5 Г₁Г₄

Линию проймы спинки проводят через точки  П'₁, П_3, 1 и Г₂. При оформлении линии проймы учитывают, что при отводе средней линии спинки и при окончательном ее оформлении возникают потери по ширине спинки. Для сохранения ширины спинки на уровне лопаток вправо от линии проймы откладывают отрезок, равный расстоянию от вертикали из точки Ао до средней линии спинки,   и   линию   проймы   проводят через полученную точку.

 Пройма переда

Вершина проймы переда определяется уровнем точки П₄,  положение которой задается которая  отрезком Г₄П₄ = П₂Г₁.

От точки Г₄ по вертикали откладывают отрезок Г₄П₆

Г₄П₆ = Г₄П₄/3

Вправо от точки П₆ откладывают 0,6 см (точка П₆₁). Из точки П₆₁ радиусом, равным отрезку П₆₁П₄, влево от точки П₄ проводят дугу. Из точки А₉ на этой дуге радиусом, равным Ш_п, делают засечку и ставят точку П₅.

Для определения положения точки П₅ в изделиях для фигур с наклонным плечевым поясом (сутулых) и плечевым поясом, отведенным назад (перегибистых), из точки Г₇ радиусом, равным измерению Впкп₂, про­водят дугу, на которой из точки А₉ делают засечку ра­диусом, равным ширине плечевого ската, и ставят точ­ку П₅. При этом положение контрольной точки П₆ определяется отрезком Г₄П₆

Г₄П₆ = П₂Г₁/3

Точки П₅ и П₆ соединяют прямой линией, делят ее пополам и ставят точку 3. Из точки 3 к прямой П₆П₅  восставляют перпендикуляр [3-4] высотой 1,0 см.

На биссектрисе угла с вершиной в точке Г₄ откла­дывают отрезок Г₄2 = 0,2Г₁Г₄. Для фигуры с рукой, отклоненной в сторону спины, биссектрису увеличивают на 0,5 см, а отклоненной вперед — уменьшают на 0,3 см.

Через точки П₅, 4, П₆, 2 и Г₂ проводят линию прой­мы. В конструкциях изделий с большим раствором на­грудной вытачки точку  П₆ перемещают влево на 0,5?0,8 см.

В платьях длину проймы из-за растяжения материа­ла уменьшают на величину П₅П₅₁

П₅П₅₁ = 0,3 ÷0,5 см.

Построение чертежа рукава

Разработка чертежа рукава согласовывается с измерения­ми руки и параметрами проймы. Основным измерением руки является обхват плеча О_п. Это измерение с уче­том прибавки на свободное облегание Поп определяет ширину рукава на уровне глубины проймы.

При по­строении чертежа рукава сильно зауженного книзу, используют дополнительные измерения руки:

• обхват плеча в нижней части О_пн (измеряют при свободно опущенной руке непосредственно над локтевым суставом)
• обхват плеча в локтевом суставе О_л (измеряют при согнутой под прямым углом руке через локтевой сустав)
• обхват предплечья в верхней части О_пр.в (измеря­ют при свободно опущенной руке непосредственно под локтевым суставом)
• обхват предплечья в средней части О_пр._с. (измеряют при свободно опущенной руке на уровне середины пред­плечья;
• обхват запястья О_зап (из­меряют на уровне лучезапястного сустава)

В качестве дополнительного измерения при конструировании рукавов используется длина рукава (Друк), которая соответствует модельным особенностям изделия.

Для правильного сопря­жения рукава с проймой следует обязательно согласовать между собой такие важные показатели, как « высота проймы» и «высота оката рукава», а также «длина проймы» и «длиной оката рукава».

Длину проймы измеряют от точки  П'₁  до точки П₅ без учета припуска на сутюживание проймы спинки  (см. рисунок 1)

Для определения высоты проймы в женских изде­лиях ее вершины на чертеже изделия (см. рисунок 2,а) соединяют пря­мой линией (точки  П'₁ и П₅ или точки  П₁ и П₅₁) Из середины полученного отрезка (точки О) на линию глубины прой­мы опускают перпендикуляр ОО_1, который и определя­ет высоту незамкнутой проймы (Впрн) на чертеже (иногда этот показатель называют глубиной проймы)





Высоту оката рукава (Вок)  определяют исходя из  вертикального «диаметра» контура проймы, уменьшая его на величину отрезка ОО₂, который с учетом развития дельтовидной мышцы руки имеет следующие значения:

2,5 см — при обхвате груди   88— 92 см;

2,0 см — при обхвате груди   96—104 см;

1,5 см — при обхвате груди   108-116 см;

1,0 см — при обхвате груди   120 см и выше.

Таким образом, высота оката рассчитывается по следующей формуле:

Вок = Впрн - ОО₂

Для определения показателя ширины рукава применяют следующую    расчетную    формулу,   полученную эмпирическим (опытным) путем и обеспечивающую достаточно точное сопряжение рукава с проймой изделия:

Ш_рук= [1,25 (Д_пр + П_пос) - 1,6х О₁О₂ - 1,8 см]/2 - для женских изделий

Ш_рук = 0,3 (Д_пр + П_пос + Ш_пр) — 1 см - для мужских изделий.

Напомню, что припуск на посадку оката рукава определяют путем умножения длины проймы на показатель нормы посадки (Н) на 1,0см длины проймы, согласованный с  волокнистым составом ткани, её жесткостью и толщиной.

Ппос = Дпр х Н

И хотя рассчитанная по указанной формуле ширина рукава позволяет получить достаточно точное соотношение длины ока­та рукава и проймы, все же, полученный показатель следует сопоставить с желаемой шириной рукава вверху (Шрук. жел).

Шрук.жел = Оп +Поп

Если расчетная ширина рукава не соответствует же­лаемой, то при разработке конструкции используют ши­рину рукава желаемую, а в чертеж изделия вносят соответствующие коррективы по ширине проймы. Допускаемое измене­ние ширины проймы равно ±0,4 см на 1 см изменения расчетной ширины рукава. Так, если ширина рукава расчетная больше или меньше ширины рукава желае­мой на 3 см. Значит, ширину проймы изделия следует увеличить или уменьшить на 0,4 • 3 = 1,2 см. Ширину проймы изменяют за счет изменения ширины спинки, полочки или того и другого. При этом изменение при­бавки на свободное облегание должно находиться в пределах требований моды. Если все уточнения можно осуществить на участке проймы, то увеличивают или сокращают пройму по ширине за счет перемещения бо­ковых срезов.

Безусловно, на практике чаще всего используют простой способ определения ширины рукава вверху, исходя из обхвата плеча (Оп) и прибавки к этому измерению фигуры (Поп)

При этом ширина рукава в гото­вом виде, а значит и ширина оката рукава (Шок), используемая далее в рас­четах, равняется

Шок = (О_п + Поп)/2

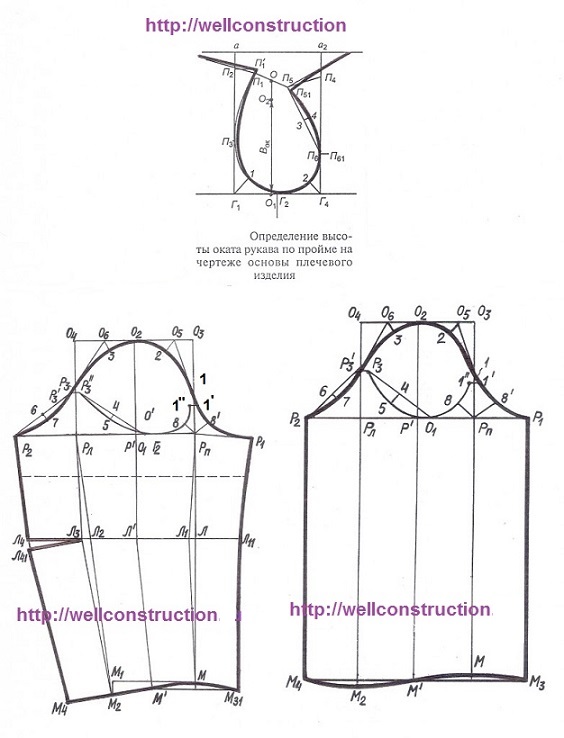

Для построения чертежа рукава проводят две взаимно перпендику­лярные линии с пересечением в точ­ке О₁ (см. рисунок 2) Из этой точки вверх откладывают высоту оката рукава (Вок) и ставят точку О₂, через ко­торую проводят горизонтальную линию. В обе стороны от точки О₁ откладывают по 0,5Шок, получая точки Рп и Рл. Из точек Р_п и Р_л к прямой Р_пР_л восставляют перпендикуляры, которые, пересекаясь с горизонталью, проведенной из точки О₂, образуют точки О₃ и О₄.

На продолжении линии О₃Р_п   от точки  О₃ от­кладывают отрезок, определяющий дину рукава:

О₃М = Друк — 1,5 ÷ 2,0 см — для мужских изделий;

О₃М = Друк — 1,0 ÷ 1,5 см — для женских изделий;

По­ложение линии локтя на чертеже определяется отрезками:

О₃Л = О₃М/2 + 5,0 см — для мужских изделий;

О₃Л = О₃М/2 + 3,0 см — для женских изделий.

Из точек М и Л влево проводят горизонтальные ли­нии. Прогиб переднего переката рукава по линии локтя ЛЛ₁ = 1 ? 1,5 см. Отрезок ЛЛ₁ сокращают до 0,5— 0,7 см в изделиях из материалов, трудно поддающихся влажно-тепловой обработке в зависимости от формы ру­кава.

Ширину рукава внизу принимают по модели

ММ₁ = Шрук.н ( в готовом виде)

Скос низа рукава зависит от ширины и формы рука­ва и определяется отрезком:

М₁М₂ = 2,0 ÷ 2,5 см — для мужских изделий;

М₁М₂ = 1,5 ÷ 2,5 см — для женских изделий.

Линию низа проводят через точки М и М₂.

Точки Р_л и М₂ соединяют прямой линией, пересека­ющей линию локтя в точке Л₂, от которой откладывают отрезок выпуклости рукава на уровне локтя в зависи­мости от моды:

Л₂Л₃ = 0,5 ÷ 1,0 см — для мужских изделий

Л₂Л₃ = 0,5 ÷ 1,5 см — для женских изделий

Точки Р_л, Л₃ и М₂ соединяют прямыми, а затем плавной кривой линией. Кривая Р_лЛ₃М₂ -  линия локтевого переката, кривая РпЛ₁М— линия переднего пере­ката рукава.

Для проведения линии оката находят вспомогатель­ные точки:

• положение точки 1 соответствует положению точки П₆ на пройме полочки (см. рисунок 1), то есть Р_п1 = Г₄П₆;
• положение точки Р₃ соответствует положению точки П₃ на пройме спинки, т. е. РлРз = Г₁П₃
• расширение   оката   рукава   на уровне контрольных надсечек определяют отрезки   1-1' = РзР'з = 0,5 см.

В рукавах с припуском на свободное облегание к ширине рукава вверху (Поп) меньшим 5,0 см для платья и 8,0 см для верхней одежды, приращение к ширине оката увеличивают на 0,2 см на каждый сантиметр уменьшения прибавки.

Для оформления верхней части оката находят вспо­могательные точки  О₅  и О₆, определяемые отрезками:

• для мужских изделий

О₂О₅ = О₂О₃/2 + 2,0 см;

О₂О₆ = О₂О₄/2 + 0,7 см;

• для женских изделий

О₂О₅ = О₂О₃/3 - 2,0 см;

О₂О₆ = О₂О₄/2

Точки 1' и О₅, Р'₃ и О₆ соединяют прямыми линиями.

Далее находят вспомогательные точки, определяемые отрезками на биссектрисах углов:

• для мужских изделий

О₅2 = 2,5 ÷ 3 см;

О₆3 =1,0 ÷  1,5 см;

• для женских изделий

О₅2 = 2,0 ÷ 2,5 см;

О₆3 = 1,0 ÷  2,0 см

Точки 1', 2, О₂, 3 и  Р'₃ соединяют плавной кривой линией.

Затем находят вспомогательные точки для оформле­ния нижней части оката по следующим отрезкам:

1-1" = 1-1'  (влево по горизонтали);

Р₃Р''₃ = Р₃Р''₃ (вправо по горизонтали);

Р_пГ₂ = 0,5Г₁Г₄ + 1-1'

Р_п8 = Г₄2 + 1-1'

Точки Рз'' и Г₂ соединяют прямой линией и на ее се­редине ставят точку 4, от которой опускают перпенди­куляр и откладывают на нем отрезок 4-5 = 1,0 ÷2 см.

Точки 1", 8, Г₂, 5 и Рз'' соединяют плавной кривой линией.

Таким образом, на основании описанных построений получается шаблон внешнего вида рукава, который в дальнейшем преобразовывают в чертеж одношовного или двухшовного рукава в зависимости от модели.

Следует учесть некоторые особенности разработки шаблона рукава для полных рук. В этом случае прибавку к обхвату плеча (Поп) берут минимальной из рекомендуемого интервала для конкретной силуэтной формы. Для расширения верх­ней части оката рукава отрезки 1—1' и РзР'з увеличива­ют до 0,7 см.

Построение чертежа одношовного рукава осуществляют по принципу развертки нижней части рукава относительно линий переднего и локтевого перекатов. Этот принцип одинаков для большинства методик конструирования. В частности, при анализе конструктивного построения рукавов согласно методике ЦНИИШП, ВДМТИ и ЕМКО СЭВ мы уже рассматривали способ выполнения такой развертки.

Применительно к методике ЦОТШЛ вспомогательные отрезки для развертывания переднего и заднего (локтевого) участков рукава находятся следующим образом:

РпР₁ = РпР'   (на  перпендикуляре,   восстановленном  из точки Рп к линии РпЛ₁

Л₁Л₁₁ =Л₁Л'

ММ₃₁ = ММ' (на горизонтали, проведенной из точки М')

РлР₂ = РлР'   (на перпендикуляре, восставленном из точки Рл к ли­нии РлР₃

Л₃Л₄ = Л₃Л'

М₂М₄ = М₂М'   (на   перпендикуляре,   восставленном   из   точки   М₂ к линии М₄М')

Если  линия внутреннего шва рукава расположена   посередине  рукава,   расчеты к построению упрощаются:

РпР₁ = РпР₂  = РпРл/2

Л₁Л₁₁ = Л₃Л₄  = Л₁Л₃/2

ММ₃₁ = М₂М₄  = ММ₂/2

Развертка нижней части оката

Р_п8 = Р_п8^'

6-7 = 4-5

Линии  внутреннего  переднего    Р₁Л₁₁М₃₁    и  внутреннего заднего Р₂Л₄М₄ срезов, а также  линии нижней части оката 1'8'Р₁ и Р₃'7Р₂ оформляют в соответствии с одноименными линиями конструктивной основы рукава.

Угол,   образованный  линией  Л₃Л₄  и   перпендикуля­ром к линии ЛзМ₂, определяет раствор локтевой вытачки. Ее конец располагают на расстоянии 1—2 см от точки Л₃

На чертеже рукава прямой формы вершинами пе­реднего и заднего срезов являются точки Р₁ и Р₂ (см. рисунок 2,в). Линиями переднего и заднего срезов являются вертикали, проведен­ные от точек Р₁ и Р_2. При оформлении линии низа рукава через точку М₁ проводят горизонталь, кото­рая пересекается с линиями переднего и заднего сре­зов в точках М₃ и М₄. Величина прогиба низа по ли­нии переднего и выпуклости по линии локтевого перекатов равна 1—1,5 см (точки М₂ и М).



В следующей статье  мы рассмотрим способ проставления контрольных надсечек по пройме и окату рукава для качественного втачивания рукава в пойму.
