КОНСТРУИРУЕМ ОДЕЖДУ

Пожалуй, я не ошибусь, если выскажу предположение, что у каждого конструктора всегда имеется свой "сундучок идей и полезностей", который хранит в себе много интересной и важной информации, ожидающей своей очереди быть проявленной во вне. Лично у меня такой тоже есть, причем не один, из которых вовремя самым чудесным образом извлекаются ответы почти на все вопросы, возникающие не только у меня, но и у читателей моего сайта.

Работая недавно над материализацией одной идеи по проектированию полупальто из плотного трикотажного полотна, я столкнулась с необходимостью разработки конструкции капюшона, цельновыкроенного с полочкой. Описание построения чертежа такого капюшона редко встретишь в современных учебниках по конструированию одежды, поэтому для меня приятной находкой явилась информация на эту тему, хранящаяся в моем "сундучке". Надеюсь, что методика разработки капюшонов указанного вида окажется полезной и вам, читающим эту статью.

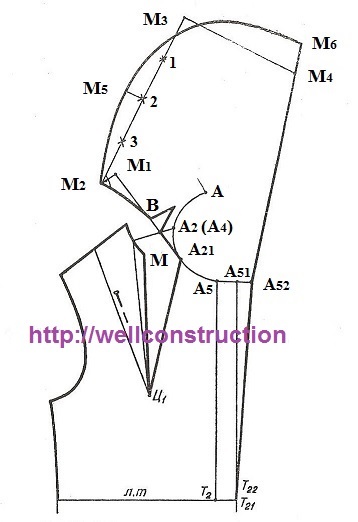

Для разработки  чертежа конструкции капюшона, цельновыкроенного с полочкой (см. рисунок 1) необходимы следующие размерные признаки:

• Высота головы (Вгол), измеряемая как расстояние от точки основания шеи сбоку по боковой поверхности головы до верхушечной точки
• Обхват головы (Огол), измеряемый в горизонтальной плоскости через наиболее выступающую точку затылочного бугра и центры лобных бугров (сантиметровая лента при этом должна замыкаться спереди)

В нашем примере Вгол = 30,0см, а Огол = 58,0см

Построению капюшона предшествует  разработка исходной модельной конструкции полочки, а также проектирование припуска на застежку (запАх). Сразу же отмечу, что описание построения не привязано к какой-либо конкретной методике конструирования плечевого изделия, поэтому обозначение конструктивных точек на чертеже может отличаться от обозначения, принятого в вашей методике



Итак, давайте обозначим этапы разработки конструкции  капюшона указанного вида.

1.Проектирование припуска на застежку, соответствующего модельным особенностям изделия

Т₂Т₂₁ = А₅А₅₁ = Пзаст = 4,0см



2.Задание точки начала перегиба капюшона (аналогично точке начала перегиба лацкана в воротнике с открытой застежкой)

Точка начала перегиба капюшона определяется в соответствии с продольным масштабом рисунка (фото) модели. На рисунке 1 выбор этой точки ориентирован по отношению к линии талии. Безусловно, согласно модельных особенностей конкретного изделия указанная точка может быть «привязана» и к линии груди.

Т₂₁Т₂₂= 2,0÷3,0см



3.Нахождение вспомогательного отрезка для оформления бортового края полочки

А₅₁А₅₂ = 2,0см



4.Перевод нагрудной вытачки в направление горловины полочки

А₂А₂₁= 4,0÷5,0см



5.Нахождение вспомогательной точки М на плечевом срезе полочки (от точки А₂ влево)

А₂М = 2,0см



6.Проведение касательной  из точки М к горловине полочки (ММ1)

ММ₁ = Lг.с + Рв,

где  Lг.с- длина горловины спинки,

       Рв – раствор вытачки на горловине капюшона, равный 2,5-3,0см



7.Проведение перпендикуляра  в точке М₁ к отрезку  ММ₁

М₁М₂ = высота горловины спинки (с чертежа спинки)

Точки М₂, М и А₂₁ соединить плавной лекальной кривой



8.Построение вытачки  по линии втачивания капюшона в горловину

МВ= Рв = 2,5см

Длина вытачки = 3 хРв

В готовом виде вытачка капюшона зрительно продолжает плечевой шов.



9.Задание высоты капюшона

В точке М₂ восставляется перпендикуляр к линии втачивания капюшона

М₂М₃ = Вгол =30,0см



10.Определение ширины (глубины) капюшона

Перпендикуляр в точке М3 к отрезку М2М3

М₃М₄ = Огол/2 – 9,0 = 58/2 – 9,0 = 20,0см



11.Оформление контура верхней части капюшона

Отрезок М₂М₃ разделить на 4 равные части, обозначив точки деления цифрами 1,2 и 3.

От точки 2 влево отложить на перпендикуляре отрезок, равный 3,0см, и полученную точку обозначить М₅

2-М₅ = 3,0см (по модели)

Точки А₅₂ и М₄ соединить прямой линией, на продолжении которой отложить отрезок М₄М₆, обеспечивающий свободу капюшона в верхней части

М₄М₆ = 5,0см (по модели)

Контур верхней части капюшона оформляется плавной кривой через точки М₂,М₅, М₆

Следует отметить, что цельновыкроенный капюшон   обеспечивает сложную конфигурацию детали полочки в верхней её части. Для повышения показателя экономичности раскладки при раскрое часто прибегают к приему отчленения детали капюшона по линии горловины или линии перегиба отворота полочки.

Конечно же, все разнообразие современных капюшонов нельзя описать в одной статье. Погрузившись в эту тему, я обнаружила более десяти  вариантов конструктивных решений разнообразных капюшонов.

А какие интересные варианты капюшонов проектировали вы в своей практике?

Кстати, для тех кто впервые на моем сайте и заинтересовался информацией на тему проектирования одежды, рекомендую подписаться на обновления статей. В этом случае сообщение о публикации новой статьи всегда будет приходить Вам на почту. Для этого достаточно внести свой электронный адрес в форму, расположенную ниже или на главной странице сайта.



До встречи в новых статьях!!!
