Расчеты для построения чертежа конструкции женской юбки из трикотажного полотна

27 Янв 2013 . Отзывов (4) »

В предыдущей статье мы уже рассмотрели основные принципы и этапы разработки конструкции классической прямой женской юбки по методике ВДМТИ. Напомню, что исходными данными для расчета и построения чертежа основы женской юбки прямого силуэта из трикотажного полотна являются:

размерные признаки (мерки) женской фигуры, которые вы можете выбрать в размерных стандартах либо измерить на поверхности конкретной фигуры
величины припусков, согласованные со свойствами выбранного трикотажного полотна, силуэтной формой и степенью прилегания модели
дополнительное измерение длины изделия (Д_изд),
вид и количество формообразующих элементов в области талии (талиевых вытачек) – по одной на переднем и заднем полотнище.

Для примера расчетов чертежа и выполнения построений предлагается типовая женская фигура 164- 96- 104, данные об измерениях которой занесены в таблицу 1

Величины рекомендуемых конструктивных припусков к отдельным измерениям и участкам чертежа приведены в таблице 2

Расчеты конструктивных отрезков чертежа прямой женской юбки из трикотажного полотна первой группы растяжимости по методике ВДМТИ представлены в таблице 3

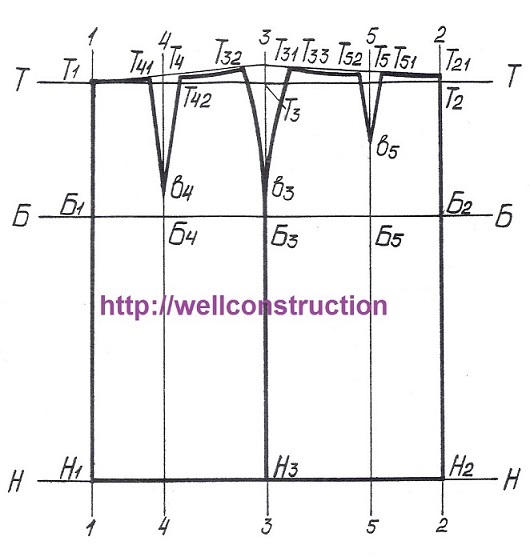

Структурная схема для построения чертежа проектируемого варианта юбки соответствует рисунку 1

Рисунок 1 - Схема чертежа женской юбки из трикотажного полотна первой группы растяжимости

Таблица 1 – Размерная характеристика типовой женской фигуры 164-96-104

Номер размерного признака согласно размерного стандарта	Наименование размерного признака	Условное обозначение размерного признака	Величина размерного признака, см
1	Рост	Р	164,0
7	Высота линии талии	В_лт	103,2
16	Полуобхват груди третий	С_г3	48,0
18	Полуобхват талии	С_т	38,0
19	Полуобхват бедер с учетом выступа живота	С_б	52,0

25	Расстояние от линии талии до пола сбоку	Д_сб	106,1
26	Расстояние от линии талии до пола спереди	Д_сп	104,2
40	Длина спины до талии с учетом выступания лопаток	Д_тс	40,3
46	Расстояние между сосковыми точками	Ц_г	10,2

Таблица 2 – Припуски к конструктивным отрезкам чертежа прямой юбки из трикотажного полотна

Наименование припуска	Условное обозначение припуска	Величина припуска, см
1 Припуск общий к полуобхвату бедер	П_общ.б	1,0
2 Припуск общий к полуобхвату талии	П_общ.т	0,4
3 Припуск к высоте линии талии	П_влт	0,7
4 Припуск на посадку по линии талии при обработке верхнего среза	П_пос	1,0
5 Припуск на толщину полотна	П_т.п	0

Таблица 3 – Расчеты к чертежа конструкции прямой женской юбки из трикотажного полотна первой группы растяжимости

Наименование конструктивного участка или точки на чертеже		Обозначение отрезка или точки			Расчетная формула и расчеты	Величина отрезка на чертеже, см
Базисная сетка чертежа юбки
1 Исходная точка развертывания		точка Б₁		25,0 см ниже верхнего края листа
2 Исходные линии развертывания3 Положение линии талии		1-1 Б-Б Б₁Т₁		вертикаль и горизонталь из точки Б₁0,5Дтс = 0,5 х 40,3		20,15
4 Положение линии низа изделия		Т₁Н₁		Т₁Н₁ = Д_изд = 60,0		60,0
5 Ширина изделия по линии бедер		Б₁Б₂		С_б+ П_общ.б + П_т.п== 52,0 + 1,0 +0		53,0
6 Положение бокового шва изделия на уровне линии бедер (ширина заднего полотнища по линии бедер)		Б₁Б₃		Б₁Б₃ = 0,5 Б₁Б₂-1,0 ==0,5х53,0 – 1,0		25,5
7 Ширина переднего полотнища юбки по линии бедер		Б₂Б₃		Б₂Б₃ = 0,5 Б₁Б₂+ 1,0 ==0,5х53,0 + 1,0		27,5
8 Положение вертикали, соответствующей оси вытачки заднего полотнища		Б₁Б₄		0,4Б₁Б₃ = 0,4х25,5		10,2
9 Положение вертикали, соответствующей оси вытачки переднего полотнища		Б₂Б₅		Б₂Б₅ = Ц_г + 0,1П_общ.б +0,2П_т.п= 10,2 + 0,1х1,0 +0		10,3
Построение контурных линий юбки
10 Уровень вершины средней передней линии (точки Т₂₁)	Т₂Т₂₁		Д_сп – (В_лт + П_влт) = 104,2 – (103,2 + 0,7)				0,3
11 Уровень вершины бокового шва изделия (вершин боковых срезов полотнищ юбки)	Т₃Т₃₁		Т₃Т₃₁ = Д_сб – (В_лт + П_влт) = 106,1 - -(103,2 + 0,7)				2,2
12 Направляющие верхних срезов заднего и переднего полотнищ юбки	Т₃₁Т₁ Т₃₁Т₂₁		прямые, пересекающие вертикали 4-4 и 5-5 в точках Т₄ и Т₅ соответственно
13 Суммарный раствор талиевых вытачек	∑В		(С_б + П_общ.б +П_т.п) – (С_т + П_общ.т + П_т.п + П_пос) = (52,0 + 1,0 + 0) – (38,0 + 0,4 + 0 +1,0)				13,6

14. Распределение суммарного раствора талиевых вытачек по участкам:-на вытачку заднего полотнища-на вытачку переднего полотнища-на суммарную величину прогибов боковых краев переднего и заднего полотнищ (боковую вытачку)	Т₄₁Т₄₂ Т₅₂Т₅₁ Т₃₂Т₃₃	0,3∑В = 0,3×13,6 0,25∑В = 0,25×13,6 0,45∑В = 0,45×13,6	4,1 3,4 6,1
15 Длина вытачки переднего полотнища	Т₅в₅	8,0÷9,0	9,0
16 Длина вытачки заднего полотнища	Т₄в₄	13,0÷14,0	14,0
17 Длина пояса юбки	Д_пояс	С_т + П_общ.т + П_т.п = =38,0 + 0,4 + 0	38,4

При конструировании трикотажных изделий следует помнить о том, что специфические свойства трикотажа требуют последующей корректировки чертежа! Но об этом мы поговорим в следующих статьях.
