КОНСТРУИРУЕМ ОДЕЖДУ

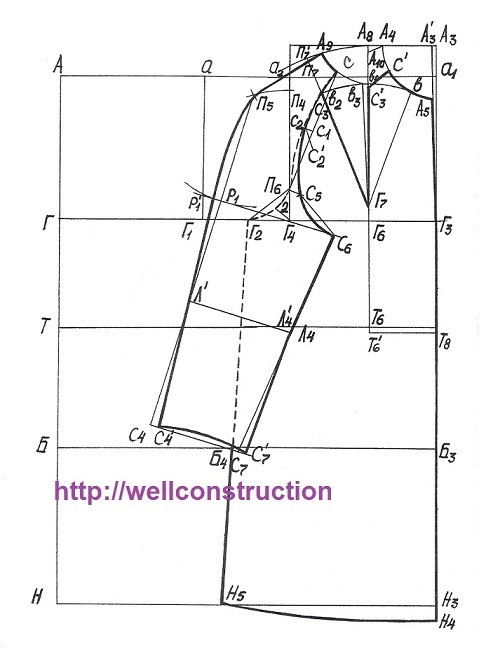

В предыдущей статье мы рассмотрели особенности конструирования одежды с рукавом реглан. Далее будут представлено описание принципа разработки чертежей конструкции основных деталей изделий с рукавом реглан на примере женской верхней одежды.

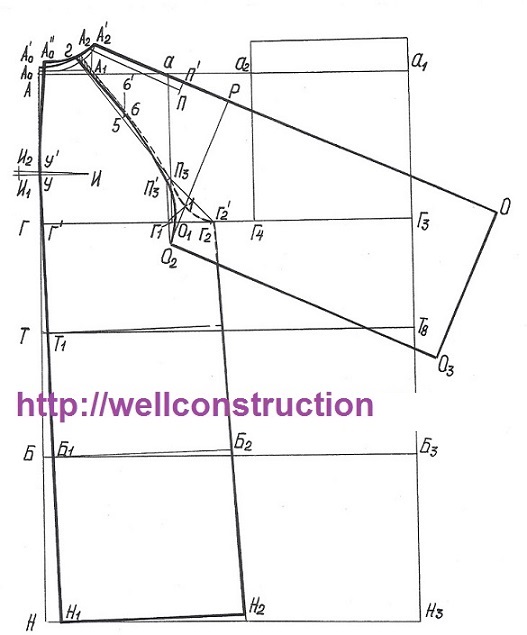

Особенности построения чертежа спинки

От точки Ао (А) вверх откладывают отрезок АоАо' (ААо'), равный для верхней одежды 1,0 ÷1,5 см .  Подъем горловины спинки в изделиях покроя реглан необходим для сохранения уровня линии втачивания воротника в готовом изделии при расширении горловины спинки за счет рукава (отрезок А₂А'₂)

На чертеже конструкции одежды, проектируемой на типовую фигуру нор­мального телосложения (без жировых отложений в области шейной точ­ки), точки Ао и А совпадают. В верхней одежде пальтового ассортимента предусматривают повышение основания горловины спинки

ААо = 0,5÷0,7см



Из точки А₂ вверх к отрезку А₂П восставляют перпендикуляр, на котором откладывают отрезок А₂А^'₂, равный для верхней  одежды А₂А^'₂ = АоАо' = 1,0÷1,5см

Точки А'о и А'з соединяют плавной линией, получая линию горловины  спинки, при этом А₂А'₂- расширение горловины.

От точки А'₂  по линии горловины откладывают отрезок А^'₂ г _, равный 1,0 ÷ 6,0см (в зависимости от модели и разновидности  линии реглана). С увеличением отрезка А^'₂ г  визуально сокращается ширина спины, а с его уменьшением спина зрительно расширя­ется.

Если пройма имеет выпуклую линию, то её чаще всего сводят к точке П₃. Тогда точки г  и Пз соединяют прямой линией и из середины отрезка гП_з  вправо восставляют перпендикуляр 5-6, высота которого определяется в зависимости от конфигурации линии проймы. В среднем отрезок 5-6  равен 1,0 ÷ 3,0см. При большем его значении форма проймы будет визуально способствовать выпрямлению пле­чевого пояса. Плавно соединяя точки г, 6, П₃, 1 и Г^'₂, получают линию проймы спинки. При этом

Г₁ 1 = 0,2 Шпр + (0,7÷1,0)

Г₂Г'₂ = ГГ'

 Боковой срез спинки в изделиях данного покроя оформляют через точки Г'₂ и Н₂ прямой или сложной кривой линией в соответствии с моделью. При этом ориентируются на ширину спинки по низу:

Н₁Н₂ = ГТ'₂+ (2,0 - 5,0)

Большего расширения спинки но низу достигают путем конического рас­ширении детали.

При наличии среднего шва спинки в верхней одежде данного покроя сутюживание по пройме частично заменяют удлинением среднего среза. С этой целью из точки  И  влево проводят горизонтальную линию, на которой откладывают отрезок ИИ₁

ИИ₁= 11,0 см

 Из точки И, как из центра, радиусом ИИ₁ проводят дугу вверх, на которой откла­дывают 0,5 см (т.е. 1/4÷1/3 величины сутюживания спинки для образования вы­пуклости на лопатки) и получают точку И₂. Точки И и И₂  соединяют прямой ли­нией и пересечение её с линией АН обозначают точкой У'. Из точки У' к прямой ИИ₂  восставляют перпендикуляр, равный отрезку среднего среза спинки УАо' и получают точку Ао".

Линию горловины спинки строят перпендикулярно отрезку У'Ао". При этом верхний участок спинки повернется вправо на величину удлинения средне­го среза.

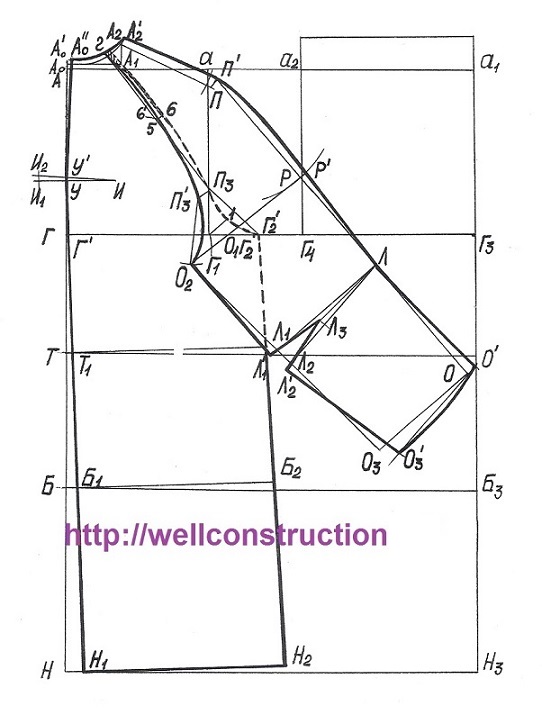

Построение чертежа задней части рукава

 Построение задней части рукава выполняют на контуре спинки без отве­дения верхней её части вправо, учитывая, что в готовом изделии точка Ао", так же как и точка Ао', совместится с шейной точкой фигуры.

При построении чертежа задней части рукава  плече­вой срез поднимают с целью увеличения объема рукава в плечевой области. Ве­личина подъема зависит от вида изделия и формы плечевого пояса изделия. Для верхней одежды ПП' = 1,5 ÷2,0 см (отрезок ПП'  откладывают перпендикулярно линии   А₂П).

Точки А₂' и П'  соединяют прямой линией и уточняют длину отрезка А'₂П' который равен

А₂'П' = Шп + (0,7...1,0),     где Шп - ширина плечевого ската



Построение внешнего среза определяет форму рукава!

Для создания мягкой формы рукава внешний срез располагают на продолжении плечевого среза А₂' П'.  При этом длину рукава определяют по формуле:

П'О = Др.зап ± М - для верхней одежды,

 где М - величина, обусловленная тенденциями моды.

Из точки 0 восставляют перпендикуляр к внешнему срезу рукава А'₂ 0.







Далее  в верхней одежде  дополнительно определяют положение точки О₁ на линии глубины проймы, через которую проводят линию ширины рукава вверху. Её располагают вправо от точки Г₁ на расстоянии, равном (1/8 ÷ 1/4) Г₁Г₄ в зависимости от вида изделия и общего его объема. Чем меньше объём изделия, тем меньше отрезок Г₁О₁ и, на­оборот, чем больше объем изделия, тем данный отрезок по значению ближе к 1/4 Г1Г4. Линию ширины рукава вверху проводят через точку О_1, перпендикуляр­но внешнему срезу рукава и на пересечении с последним  получают точку Р.

Из точки П₃ влево к отрезку гП_з восставляют перпендикуляр, на котором откладывают отрезок, равный припуску, связанному с увеличением объёма рукава для образования мягкой продольной складки. Эта величина связана с формой рукава и принимается равной для верхней одежды от 0 до 2,0см

ПзПз' = 0...2 см

При углублении проймы и изменении её конфигурации в верхней части ширина этой складки изменяется. При мягкой форме рукава ПзПз' ближе к нулю (0 ÷0,5 см), а при отвесной - ближе к максимальной величине. Если линия проймы данного покроя выше точки Пз повторяет конфигурацию проймы изделия с втачными рукавами, то отрезок ПзПз' = 0 (реглан-погон, реглан цельновыкроенный с кокеткой и другие подобные варианты).

Из точки Пз' на продолжении линии РО₁  делают засечку радиусом, равным отрезку ПзГ₂', и  получают точку 0₂.

При мягкой форме рукава линию внутреннего среза проводят из точки О₂ параллельно внешнему срезу и пересечение с линией низа рукава обозна­чают точкой Оз . При такой форме рукава внутренний срез имеет самую большую длину. По мере увеличения угла наклона внешнего среза рукава (отно­сительно продолжения линии плечевого среза) длина внутреннего среза будет уменьшаться на величину повышения оката.

Для рукава отвесной формы высота оката может быть определена так же, как и для втачного рукава, исходя из вер­тикального диаметра замкнутой проймы на чертеже основы.

В верхней одежде с рукавами самой отвесной формы высота оката может быть равна П₅Г₂ (с чертежа переда).





Для построения внешнего среза задней части рукава отвесной формы на чертеже  из точки П' радиусом, равным высоте оката, проводят вниз дугу и через точку О₁ касательно проведенной дуге проводят линию ширины рукава вверху, на которую из точки П' опускают перпендикуляр (точка Р) и продолжают  линию П'Р вниз до точки О

(П'РО - длина рукава). Из точки О опускают перпендикуляр к линии П'О.

Для создания отвесной формы рукава положение точек Пз' и 0₂ определяют так же, как и для рукава мягкой формы, но при максимальном значении ПзПз'.

Точки Пз' и О₂ соединяют прямой линией и оформляют этот участок вта­чивания рукава в пройму как зеркальное отражение проймы, т.е. сегмент Пз'0₂  равен сегменту П₃Г₂'.

Соединяя точки г, 6, Пз' и 0₂  плавной линией без резких переходов, по­лучают линию втачивания рукава в пройму. При этом отрезок 6-6' равен для изделий пальтового ассортимента 0,6 - 0,8 см.

Ширина рукава внизу зависит от модели, но в общем случае для рукава от­весной формы она равна

00₃ = 0,5 (Озап + По.зап) + 1,

где Озап – обхват запястья, см

Линию низа задней части рукава оформляют с небольшой выпуклостью посере­дине отрезка ООз. Величина выпуклости составляет

1,0 см

Линию внутреннего среза в рукавах без локтевой вытачки оформляют слегка выпуклой линией. Величина выпуклости на уровне линии локтя 0,5 -1,0 см.

Если рукав реглан должен подчеркивать контур руки в области локтя, то на внутреннем срезе задней части рукава проектирует вытачку.  Для этого определяют положение линии локтя по формуле

РЛ = 0,5РО - 2

Из точки Л к отрезку П'0  восставляют перпендикуляр до пересече­ния с внутренним срезом 0₂0₃  в точке Л₁, от которой вниз по линии Л₁О₃ откладывают раствор вытачки Л₁Л₂

Л₁Л₂=2÷2,5 см

Точки Л и Л2 соединяют прямой линией.

С целью сохранения прямой линии внутреннего среза задней части рукава  при закрытой вытачке  предусматривают небольшую выпуклость на уровне сто­рон вытачки:

Л₁Л₁^'= Л₁Л₂^'= 1,0 ÷1,5 см

Конец вытачки располагается посередине угла поворота нижней части рукава. При этом точка Лз должна располагаться левее условной осевой линии рукава на 1 ÷ 2 см.

Л₁^'Лз = Л₃ Л₂^' = 7-8см

Внешний срез рукава от уровня линии локтя проводят из точки  Л перпен­дикулярно отрезку ЛзЛ, а для получения довольно узкого рукава - перпендику­лярно отрезку ЛЛ₂'.

Внешний срез рукава оформляют через точки П', Р' и О' плавной ли­нией. Отрезок РР' определяет форму рукава в области обхвата плеча.

Линию низа рукава в верхней одежде данного варианта  оформляют следующим образом: из точки Л₂ вниз проводят дугу  радиусом, равным Л₁О₃, а из точки О' радиусом, равным ширине задней части рукава вни­зу, проводят вторую дугу и точку пересечения этих дуг

обозначают О₃'

О^'О₃ = ОО₃

Продолжение следует....
