Построение чертежа конструкции изделий с рукавом реглан (часть2)

13 Ноя 2011

В предыдущей статье мы рассмотрели особенности конструирования спинки и задней части рукава одежды с рукавом реглан. Далее будет представлена характеристика построения переда и передней части рукава в изделиях заданного покроя.

Построение чертежа переда

При построении чертежа переда мягкой формы нагрудную вытачку в изделиях верхнего ассортимента часто уменьшают  на 2 ÷ 3 см.

Для создания отвесной формы рукава раствор нагрудной вытачки в дан­ном покрое следует сохранить.

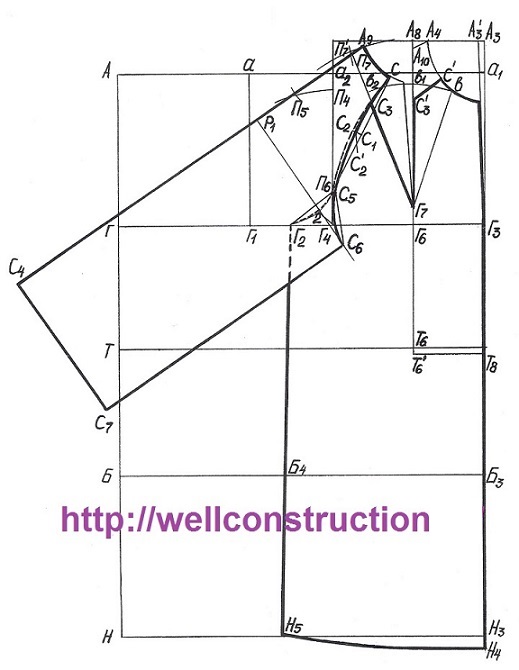

С целью удобства построения проймы и рукава нагрудную вытачку лучше перевести в линию горловины переда или середины переда одним из графиче­ских способов. Так, при переводе вытачки в горловину  наме­чают линию перевода вытачки – Г7в. Из точки Г7 через точку в влево проводят дугу до пересечения со сторонами вытачки (точки в1 и в 2). Раствор нагрудной вытачки в1в 2 откладывают от точки в влево по дуге и таким образом получают вытачку, переведенную в горловину (в в3). Соединяя точку в3   с вершиной горло­вины (точкой А9), получают участок горловины при закрытой нагрудной вытачке в плечевом срезе.





А9С = 2 ÷5 см (может быть и другая величина в соответствии с мо­делью)

Точки С и П6 соединяют прямой линией и к её середине восставляют пер­пендикуляр, на котором откладывают отрезок С1С2.

С1С2  = 1 ÷2 см (может быть и другая величина в соответствии с мо­делью)

Отрезок С1С2 определяет форму линии проймы.

Плавно соединяя точки С, С2, П6, 2 и Г2, получают линию проймы переда. При этом

 Г42 = 0,2Шпр + 0,2,

при этом Шпр – ширина проймы, полученная при расчёте и построении базисной сетки чертежа.

После построения проймы вытачку можно оставить в плечевом срезе. При этом

А1С' = А9С

А10С3' = П7С3

С3Г7 = Г7Сз'

Боковые срезы деталей переда строят в полном соответствии с боковыми срезами спинки.



Построение чертежа передней части рукава





При мягкой форме рукава  линию внешнего среза прово­дят как продолжение плечевого среза А9П5, на котором определяют положение точек Р1 и С4. При этом

П5Р1  = П'Р      (П'Р - с чертежа спинки)

Положение точки Р1 можно определить и другим способом. Из вершины угла проймы переда (точки Г4) на внешний срез рукава опускают перпендикуляр, и пересечение его с внешним срезом обозначают точкой Р1. Высоту оката перед­ней части рукава мягкой формы откладывают от точки Р1 в сторону точки П5 и получают точку П5' (на чертеже не приведена), т.е.

Р1П5'= РП' (с чертежа спинки)

При этом  длину плечевого среза переда уточняют, изменяя раствор нагрудной вытачки. От точки П55') вниз откладывают длину рукава П5С4 (П'5С4).

Из точек С4 и Р1 к линии П5С4 (П'5С4)  восставляют перпендикуляры. Из точки П6 вправо к отрезку СП6 восставляют перпендикуляр высотой 0 ÷2,0 см (точка С5). При мягкой форме рукава отрезок П6С5 близок к нулю (0- 0,5см). Для рукавов отвесной формы   П6Сравен 2,0см. Но при конфигурации проймы, повторяющей выше точки П6   контур проймы втачного рукава,   П6С5 = 0. Расширение рукава осуществляется за счёт изменения конфигурации  внешнего среза влево от точек Р1 и С4.

С5С6 = П6Г2

Через точку С6 параллельно внешнему срезу проводят линию внутреннего среза рукава до пересечения с линией низа в точке  С7.

Для получения отвесной формы рукава внешний  срез строят следующим образом.  Из точки П5 радиусом, равным П'Р ( с чертежа спинки), проводят  вниз дугу, касательно которой через точку Г4 проводят линию ши­рины рукава вверху, и на неё  из точки П5 опускают перпендикуляр.  Пересечение обозначают точкой Р1.  Длину внешнего среза передней части рукава откладыва­ют от точки П5 на продолжении линии   П5Р1 и получают точку С'4.

П5С4  = П' О

  П6С5  = 2,0см

С5С6 = П6Г2

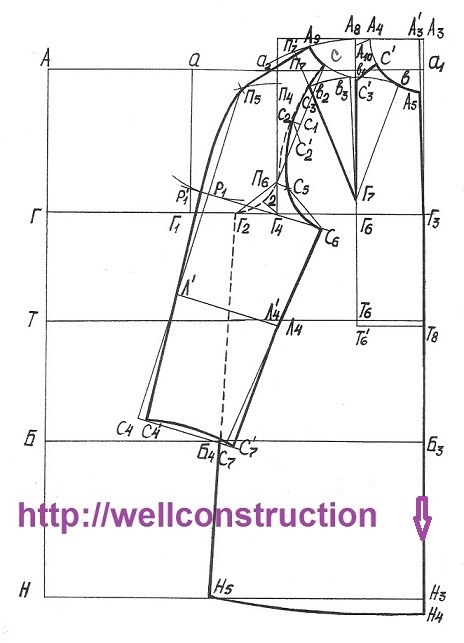

Линию втачивания рукава в пройму проводят плавно через точки С, С2' 5, С6, при этом

С2С2' = 0,2 ÷0,4 см

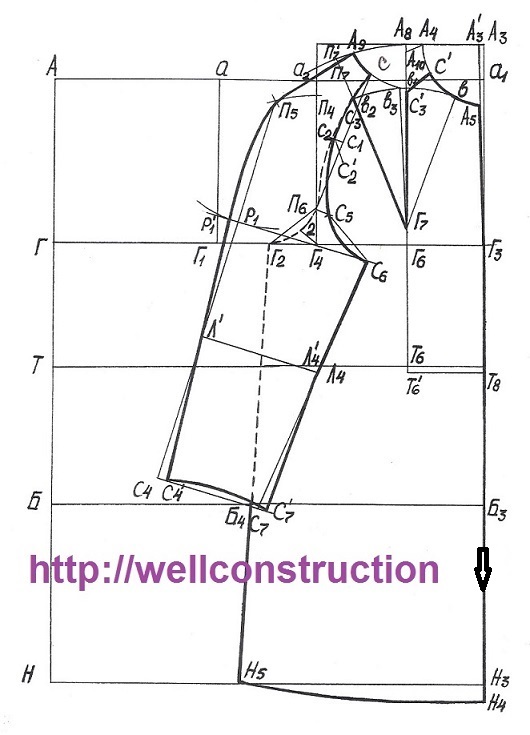

Внешний срез рукава получают, соединяя точки П5, Р1' и С4 плавной лини­ей. При этом отрезок Р1Р1'определяет форму рукава в области обхвата плеча и равен отрезку РР'.

Линию низа рукава проводят перпендикулярно отрезку П5С4 и откладыва­ют на ней ширину рукава внизу, которую определяют по формуле

С4С7 = 0,5(Озап + П о.зап) -1,

где Озап – размерный признак обхват запястья.

Точки С6 и С7 соединяют вогнутой линией с небольшой выемкой посередине. При этом

Л4Л4' = 0,5÷0,7см

Линию, низа передней части рукава оформляют вогнутой линией, стрела прогиба которой посередине отрезка С4С7 составляет для верхней одежды 1,0 см.

Если рукав имеет локтевую вытачку, то

С4С4' = С7С7' = 1÷ 2см

(поворот рукава в направлении движения руки).



Если Вам интересна тема конструкторской подготовки производства, если Вы хотели повысить уровень своей квалификации в решении задач конструирования одежды, зайдите в раздел "Обучение" и выразите свое желание, написав письмо по указанному в нем электронному адресу.

Отдельные отзывы о результатах прохождения обучения Вы можете прочитать в разделе "Отзывы"



До встречи в следующих статьях!
