Конструирование любого трикотажного изделия в обязательном порядке должно быть согласовано с такими двумя важными свойствами трикотажных полотен, как растяжимость и усадка. Учет растяжимости полотна важен при конструировании изделий из полотен второй и третьей группы растяжимости. Что же касается усадки трикотажа, то это свойство характерно практически для всех полотен вне зависимости от степени их эластичности.
В двух предыдущих статьях мы с вами рассмотрели особенности конструирования трикотажных брюк. Однако тема осталась не завершенной ввиду того, что в ней мы не рассмотрели характер преобразования чертежа основы изделия с учетом свойств растяжимости и усадки. Так как для конструирования женских брюк предлагалось формоустойчивое полотно первой группы растяжимости, которое по своим свойствам приближено к ткани, то зачастую чертеж конструкции не претерпевает изменений, обусловленных растяжимостью полотен. Усадку трикотажных полотен никто не отменял (ввиду специфики технологического процесса их производства), поэтому в этой статье я коснусь вопроса влияния усадочных свойств трикотажа на чертеж основы конструкции женских брюк. А в качестве наглядной схемы преобразований мы будем использовать рисунок 1. Напомню, что схему чертежа конструкции брюк, разработанную по методике ВДМТИ, можно увидеть в предыдущей статье.

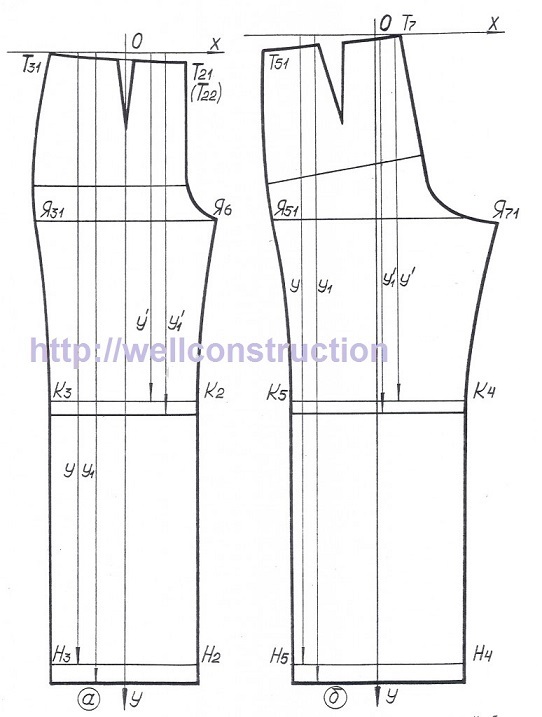

Рисунок 1 - Схема преобразования чертежа конструкции брюк с учетом усадки трикотажного полотна
В методике ВДМТИ учет усадки трикотажных полотен осуществляется посредством изменения продольных размеров деталей, а также контурных линий деталей чертежа, на величины, согласованные с ранее определенной условно-упругой деформацией (усадкой) трикотажного полотна.
Для чертежа брюк схема необходимых изменений положения конструктивных точек с учетом усадочных свойств полотна приведена на рисунке 1. При этом новые координаты основных точек чертежа деталей изделия с учетом усадки полотна определяются по формуле:
Ун = У(1 + Ку.у),
где Ун – новая координата точки чертежа, построенной с учетом усадки полотна;
У – координата той же точки чертежа, соответствующая исходному варианту основного чертежа конструкции;
Ку.у – коэффициент условно-упругой деформации полотна, показывающий на какую часть увеличивается длина участка конструкции изделия при учете усадки полотна.
Коэффициент условно-упругой деформации полотна определяется исходя из показателя усадки ( Ку.у = У/100 ), где У – усадка полотна, выраженная в %
Усадочные свойства трикотажных полотен определяются по стандартной методике, описанной в одной из статей при анализе технологических припусков в одежде
Для корректировки чертежа брюк с учетом усадки полотна контуры основных деталей с чертежа переводят на отдельный лист бумаги во избежание загромождения первичного чертежа лишними линиями.
На перенесенных контурах основных деталей намечают положение основных точек для определения конфигурации деталей с учетом усадки полотна (см. рисунок 1):
- на передней части брюк – точки К2 и К3 на линии колена и точки Н2 и Н3, соответствующие срезу низа;
- на задней части брюк – точки К4 и К5, лежащие на линии колена, и точки Н4, Н5, соответствующие срезу низа;
Положение осей координат для деталей брюк выбирают следующим образом:
на передней части брюк – через вершину бокового среза (точку Т31)
на задней части брюк – через вершину среднего среза (точку Т7)
Положение намеченных вспомогательных точек чертежа пересчитывают согласно ранее приведенной формуле, получая ординаты деталей изделия с учетом усадки трикотажного полотна. Величину усадки полотна, если она не указана производителем на товарном ярлыке материала, устанавливают экспериментальным путем в зависимости от принятого режима обработки трикотажного полотна.
Соединяя последовательно вновь полученные точки (с учетом пересчета их координат), как показано на рисунке, получают контуры чертежей деталей брюк с учетом усадки полотна по длине.
Не забудьте выполнить описанные действия по преобразованию чертежа конструкции на вашем чертеже. Ничто так не тренирует навыки, как многократно выполненные действия!!
Следует отметить простоту описанного процесса в случае использования САПР для процесса конструирования. В частности, в САПР "JULIVI " существует возможность учета усадки полотна в подсистеме "конструктор", задавая увеличение линейных размеров детали по основе и (или) утку (в зависимости от проявления этого свойства в используемом полотне), либо в подсистеме "раскладчик", вводя параметры усадки полотна в процессе раскладки лекал для последующего вывода на печать.
